產品簡介：

德國sick西克圓柱形光電傳感器V180-2系列

型號：

VL180-2N41136

訂貨號:

6037493

產品特點：

傳感器原理/ 檢測原理 鏡反射式光電傳感器, 雙透鏡

尺寸(寬 x 高 x 深) 18 mm x 18 mm x 62.9 mm

外殼形狀（光束出口） 圓柱形

殼體長度 62.9 mm

螺絲直徑（外殼） M18 x 1

光軸 軸向

大開關距離 0.05 m ... 7 m 1)

感應距離 0.05 m ... 6 m 1)

光源種類 可見紅光

光源 LED 2)

光點尺寸（距離） ? 400 mm (6 m)

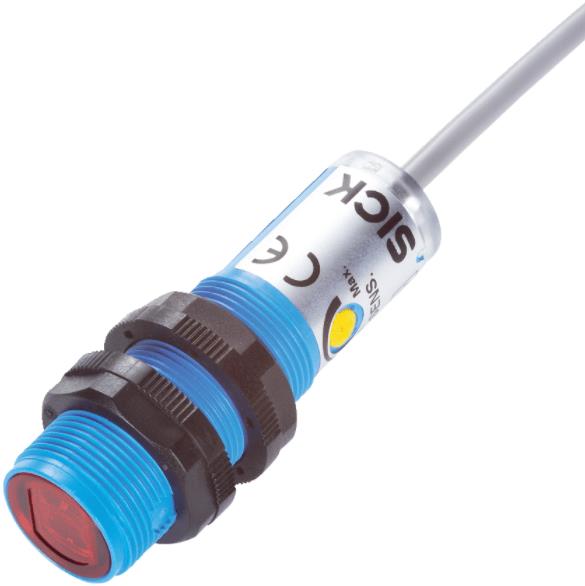

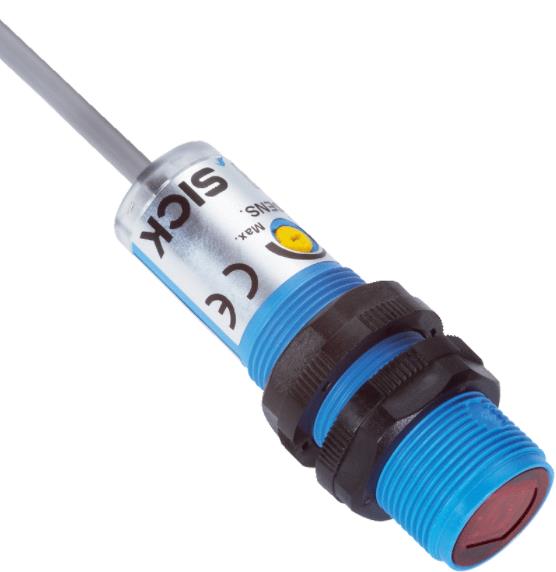

產品圖片：

發(fā)射器散射角 大約 4.5°

軸長 645 nm

設置 電位計，270° (靈敏度)

1) 反射器 PL80A.

2) 平均使用壽命：100,000 小時，TU = +25 °C.

機械/電子參數：

供電電壓 10 V DC ... 30 V DC 1)

殘余紋波 ± 10 % 2)

電流消耗 30 3)

開關量輸出 NPN 4)

開關類型 明/暗切換 4)

開關類型可選 通過 亮/暗通 控制可選

信號電壓 NPN 高電平/電平 Ca. Uv / < 1,8 V

輸出電流 Imax. ≤ 100 mA

響應時間 ≤ 0.5 ms 5)

開關頻率 1,000 Hz 6)

連接類型 電纜 4針, 2 m 7)

導線材料 PVC

導線橫截面 0.18 mm2

導線直徑 ? 3.8 mm

保護電路：

防護等級 III

重量 62 g

偏光濾鏡 ?

外殼材料 塑料, PBT/PC

材料、光學元件 塑料, PMMA

外殼防護等級 IP67

供貨范圍 反光板 P250, 固定螺母（2 x）

運行環(huán)境溫度 –25 °C ... +55 °C

存儲環(huán)境溫度 –40 °C ... +70 °C
