德國SICK西克圓柱形光電傳感器1043803

德國SICK西克圓柱形光電傳感器1043803

產品特點

傳感器原理/ 檢測原理 漫反射光電傳感器, 能量型

尺寸(寬 x 高 x 深) 18 mm x 18 mm x 52.9 mm

光軸 軸向

大開關距離 10 mm ... 100 mm 1)

感應距離 10 mm ... 90 mm

焦距 大約 4.5°

光源種類 紅外線

光源 LED 2)

光點尺寸（距離） ? 20 mm (100 mm)

發射器散射角 大約 4.5°

軸長 950 nm

外殼形狀（光束出口） 圓柱形

殼體長度 52.9 mm

螺絲直徑（外殼） M18 x 1

設置 電位計，270° (感應距離)

特殊應用 衛生和潮濕環境

1) 具有 90% 反射率的掃描對象（指 DIN 5033 規定的標準白）.

2) 平均使用壽命：100,000 小時，TU = +25 °C.

機械/電子參數

供電電壓 10 V DC ... 30 V DC 1)

殘余紋波 < 5 Vss 2)

電流消耗 30 mA 3)

開關量輸出 NPN

開關類型 暗通

信號電壓 NPN 高電平/電平 Uv/ < 2.9 V

輸出電流 Imax. ≤ 100 mA

響應時間 ≤ 1.25 ms 4)

開關頻率 400 Hz 5)

連接類型 插頭，M12，4 針

保護電路

A 6)

C 7)

D 8)

防護等級 III

重量 50 g

外殼材料 不銹鋼, V4A (1.4404，316L) 不銹鋼

材料、光學元件 塑料, PMMA

外殼防護等級

IP67

IP68

IP69K

運行環境溫度 –25 °C ... +55 °C 9)

倉庫環境溫度 –25 °C ... +70 °C

UL 文件編號 NRKH.E189383 & NRKH7.E189383

1) 極限值.

2) 不得過或于 UV公差.

3) 無負荷.

4) 信號傳輸時間（電阻負載時）.

5) 亮暗對比度為 1:1 時.

6) A = UV 接口（已采取反極性保護措施）.

7) C = 抑制干擾脈沖.

8) D = 抗過載電流和短路保護輸出端.

9) 在高的環境溫度使用會降 LED 發射器的使用壽命.

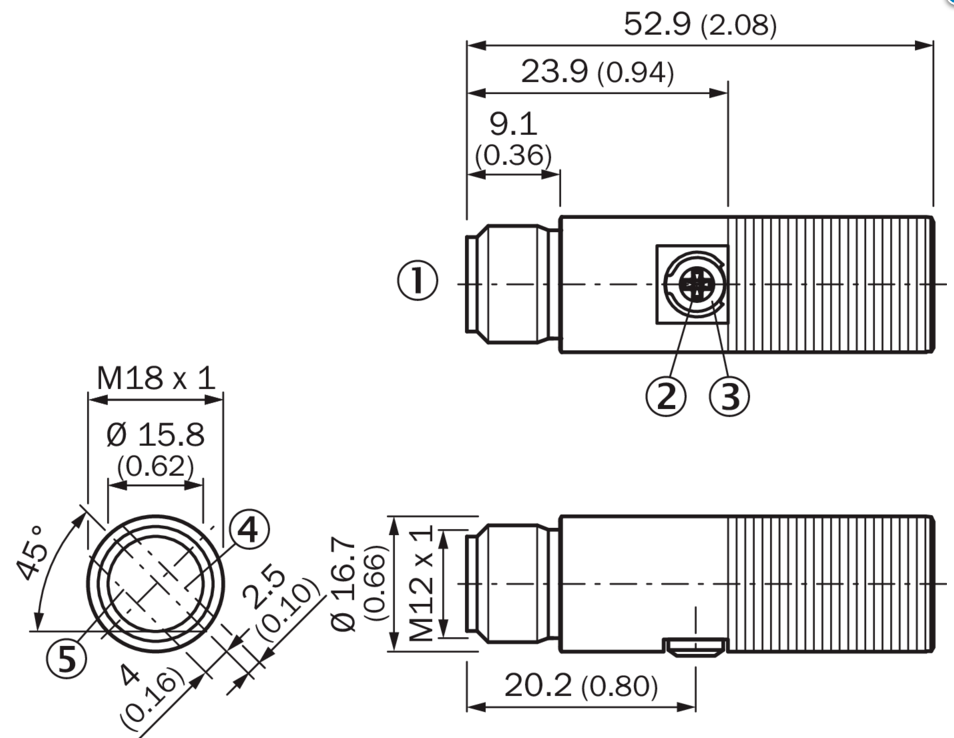

尺寸圖

尺寸單位：mm

① M12 設備插頭，4 針

② 靈敏度調節器 270°

③ 黃色 LED 指示燈，

③ - 常亮：光接收 > 儲備系數 1.3

③ - 閃爍：光接收，儲備系數 > 1.0 ... < 1.3

④ 光軸，發射器

⑤ 光軸，接收器

產品型號

1027613 WL24-2V530S06

1045970 WTB27-3P1161S23

6052566 WI180C-PB

6055231 WI180C-PBS01

1043803 MHT15-N3217V

1043804 MHT15-N3317V

1043805 MHT15-P3217V

1043806 MHT15-P3317V
