性能概覽sick傳感器TIM320-1031000

性能概覽sick傳感器TIM320-1031000

產品簡介：

德國sick西克2D LiDAR傳感器

型號:

TIM320-1031000

訂貨號:

1063467

產品特點：

測量原理 HDDM+

應用領域 Indoor

光源 紅外線 (850 nm)

激光等級 1 (IEC 60825-1:2014, EN 60825-1:2014)

開啟角度：

水平的 270°

掃描頻率 15 Hz

角度分辨率 1°

工作區域 0.05 m ... 4 m

掃描范圍

反射比為 10% 時 2 m

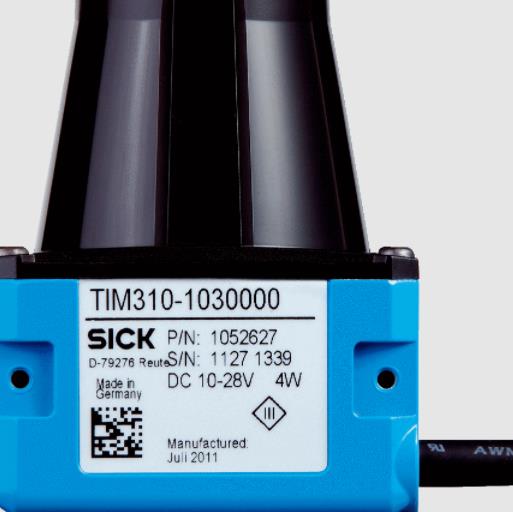

產品圖片：

機械/電子參數

連接類型 1 x 15 針 D-Sub-HD 設備插頭 (0.9 m)

供電電壓 9 V DC ... 28 V DC

功耗 Typ. 4 W, 采用 4 個大負荷的數字輸出時為 16 W

外殼顏色 淡藍色 (RAL 5012)

外殼防護等級 IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)

防護等級 III (IEC 61140:2016-1)

重量 150 g, 無連接電纜

尺寸（長 x 寬 x 高） 60 mm x 60 mm x 79 mm

產品性能：

響應時間

單倍掃描, typ. 67 ms

雙倍掃描, ≤ 134 ms 1)

可識別的物體形狀 幾乎任何形狀

系統誤差 ± 40 mm 2)

統計誤差 < 30 mm 2)

集成應用 包含靈活區域的評估區域

區域組數量 16 三區域 (48 區域, 其中 1 個三區域（3 個機動區域）可直接在掃描儀上進行配置)

同步的評估情況 1 (3 區域)

1) 在工作范圍的 +45°至 +225°之間；在工作范圍的 –45° 至 +45° 之間，大 150 ms.

2) 90% 反射比、不過大掃描范圍時的標準值：實際值取決于環境條件。
