產品簡介：

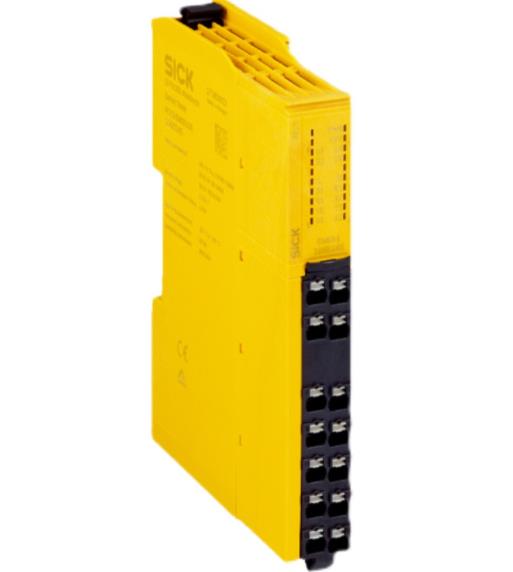

德國sick安全繼電器ReLy / 分析單元

類型:

RLY3-OSSD200

訂貨號:

1085344

產品特點

應用分析單元

可兼容的傳感器類型配備 OSSD 的安全傳感器

接口

連接類型帶彈簧接線端子的前部插頭

輸入端

2 個安全輸入端

數量2

產品簡介：

輸出方式N/O 觸點，導向

接點材料銀合金、閃鍍金

1 個復位按鈕或外部設備監控 (EDM) 輸入端

配置方式通過接線連接

電氣參數 - 復位按鈕或外部設備監控 (EDM) 輸入端

電氣參數 - 通路電流路徑

響應時間10 ms

開關電壓

10 V AC ... 230 V AC

10 V DC ... 230 V DC

開關電流10 mA ... 6 A

總電流12 A

機械使用壽命開關操作 1 x 107

過壓類別III (EN 60664-1)

額定沖擊耐受電壓 Uimp6 kV (EN 60664-1)

電氣參數 - 測試脈沖輸出

數量1

機械參數

尺寸(寬 x 高 x 深)18 mm x 124.6 mm x 85.5 mm

重量130 g

儲存溫度范圍–25 °C ... +70 °C

空氣濕度10 % ... 95 %, 非冷凝

環境參數

外殼防護等級IP20 (IEC 60529)

工作環境溫度–25 °C ... +55 °C

輸出方式PNP半導體，短路保護

輸出電壓≥ UV – 3 V

測試脈沖寬度2 ms

測試脈沖間隔40 ms
