性能介紹CAMOZZI康茂盛CGL系列寬口平行式爪鉗

　　性能介紹CAMOZZI康茂盛CGL系列寬口平行式爪鉗

　　高夾持力

　　爪鉗自動定心

　　防塵設計

　　.

　　CGL 系列寬口平行式爪鉗是一種自動對中心式的爪鉗。

　　按照其驅動氣缸的缸徑（即出力大?。┓譃槲宸N不同的規格，

　　每種缸徑又有 3 種不同的行程。

　　爪鉗有兩個活塞驅動，

　　具有較高的夾持力，

　　內部有齒輪齒條機構，

　　可以使兩個爪鉗移動時，

　　具有自動定心功能，

　　特別適用于抓取圓柱形或球狀物體。

　　活塞上裝有永磁鐵，

　　可使用 CSC 型磁性接近開關，

　　開關可安裝在基座的 C 型凹槽內，

　　以檢測爪鉗的張開或關閉。

　　CGL 系列均裝有活塞桿防塵密封件，

　　可防止使用環境中粉塵進入氣缸。

　　基座上有內螺紋安裝孔，便于安裝。

　　兩個爪鉗上各有 2個內螺紋孔，

　　可針對不同的零件設計不同的夾具安裝在爪鉗上。

　　注：1. 磁性接近開關需單獨訂購

　　2. 磁性接近開關見 1/9.15.01 頁

　　.

　　綜合參數

　　高夾持力

　　爪鉗自動定心

　　防塵設計

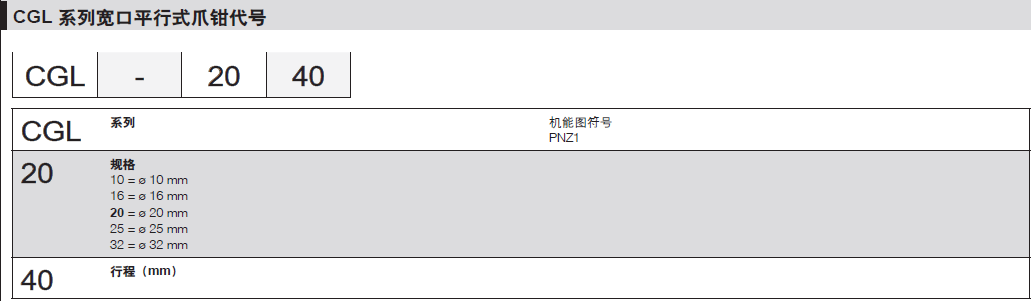

　　型號CGL-10 CGL-16 CGL-20 CGL-25 CGL-32

　　規格10 16 20 25 32

　　爪鉗開閉行程見各型號參數表

　　工作方式雙作用，平行式

　　工作壓力1.5 ÷ 7 bar

　　工作溫度0 ÷ 60°C

　　大工作頻率40 次/分鐘

　　潤滑潤滑或不潤滑

　　理論夾持力 (N) 5 70 105 170 270 （當工作壓力為 5 bar，夾持點長度為 5 cm 時）

　　大夾持點長度 L (mm) 40 60 80 90 100 （當工作壓力為 5 bar 時）

　　質量見各型號參數表

　　重復精度± 0.1 mm

　　接口M5（其中 CGL-32 為 G1/8）

　　介質潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷的使用油霧潤滑（建議使用 ISO VG32 潤滑油）

　　.
