意大利CAMOZZI導向平行式爪鉗配置選擇

　　意大利CAMOZZI導向平行式爪鉗配置選擇

　　內裝機械導向裝置

　　重復精度高

　　任選安裝支架

　　高夾持力

　　.

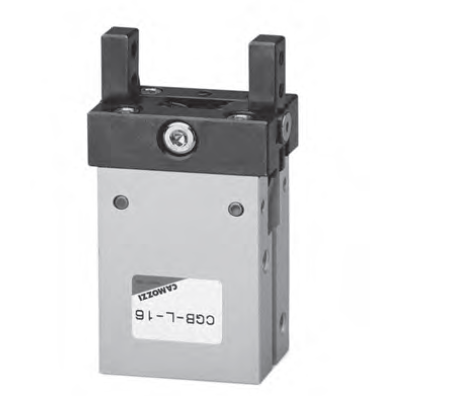

　　CGB 系列導向平行式爪鉗具有內裝機械導向裝置，

　　使其爪鉗的平行移動具有較高的重復精度。

　　按照其驅動氣缸的缸徑（即出力的大?。┛煞譃樗姆N不同的規格。

　　爪鉗在具有很高耐用度的滑動部件上平行移動，

　　活塞上裝有永磁體，

　　可使用 CSB 型磁性接近開關。

　　磁性接近開關安裝在基座的 T 型凹槽內，

　　以檢測爪鉗的張開或關閉。

　　CGB 系列爪鉗在基座的三個側面上具有安裝孔，

　　或可選用附件 C-CGP 型凹形支架或

　　L-CGP 型凸形支架進行安裝。

　　注：1.安裝附件及磁性接近開關需單獨訂購

　　2.磁性接近開關見 1/9.15.01 頁

　　3.安裝附件見 1/7.20.08 頁

　　.

　　綜合參數

　　內裝機械導向裝置

　　重復精度高

　　任選安裝支架

　　高夾持力

　　型號CGB-L-16 CGB-L-20 CGB-L-25 CGB-L-32

　　規格16 20 25 32

　　工作方式雙作用，平行式

　　工作壓力1.5 ÷ 7 bar

　　工作溫度0 ÷ 80°C

　　大工作頻率180 次/分鐘

　　潤滑氣缸部分可潤滑或不潤滑，杠桿部分及活動部位需潤滑

　　工作行程 (mm) 6 8 14 16

　　理論夾持力 - 張開 (N) 24 47 75 100 （當工作壓力為 5 bar，夾持點長度為 30 mm 時）

　　理論夾持力 - 閉合 (N) 18 35 60 85 （當工作壓力為 5 bar，夾持點長度為 30 mm 時）

　　大夾持點長度 L (mm) 40 60 80 100 （當工作壓力為 5 bar 時）

　　質量 (g) 160 280 495 785

　　重復精度± 0.01 mm

　　接口M5

　　介質潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷的使用油霧潤滑（建議使用 ISO VG32 潤滑油）

　　.

　　CGB-L-16

　　CGB-L-20

　　CGB-L-25

　　CGB-L-32

　　CGB-L-16

　　CGB-L-20

　　CGB-L-25

　　CGB-L-32

　　CGB-S-16

　　CGB-S-20

　　CGB-S-25

　　CGB-S-32

　　CGB-S-16

　　CGB-S-20

　　CGB-S-25

　　CGB-S-32
