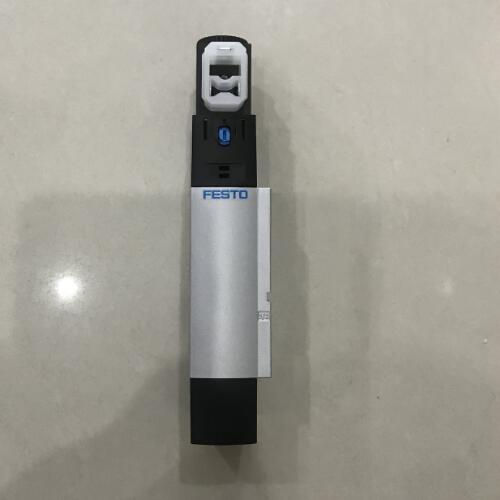

電磁閥VSNC-FC-M52-MD-G14-F8-1B2費斯托外形圖

電磁閥VSNC-FC-M52-MD-G14-F8-1B2費斯托外形圖

打開時間 11 ms

得益于諸如連接組件這樣的相應附件，該閥還可安裝不帶 NAMUR 接口的氣缸上，如膜片式氣缸。

其設計滿足過程自動化的要求。機械彈簧（單電控電磁閥）確保在發生電源故障時，閥能安全地切換到初始位置。

VSNC-F ...-P2 閥上的 2, 4 工作口是按照 VDI/VDE 3845 NAMUR標準設計的。

     掉轉密封件可將閥從兩位三通轉換成兩位五通

閥功能 兩位五通或兩位三通，可轉換

驅動方式 電控

標準標稱流量，排氣回流 4->3 110 l/min

關閉時間 48 ms

持續通電率

線圈的特性參數 24 V DC: 3.3 W

允許的電壓波動 +/- 10 %

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

寬度 32 mm

標準額定流量（根據 DIN 1343 標準化） 1250 l/min

工作氣口 NAMUR 孔型

工作電壓 24V DC

工作壓力 0.25 Mpa ... 1 Mpa

? 用一個閥就能控制單作用或雙作用氣缸

? 閥可訂購帶按鈕式/鎖定式或按鈕式手控裝置，或不帶手控裝置。

通過特殊的蓋子可完成轉換。因此，訂貨號相同?？稍谌我鈺r間對手控裝置選項進行更改

針對應用場合優化的派生型采用鋁蓋、不銹鋼電樞管（IP65等級）和Ex 線圈以及電樞管排氣保護蓋

? 一個電樞管系統，適用于所有Ex電磁線圈系統

VSNC 閥是先導閥，用于單作用和雙作用角行程和直線氣缸（孔型符合 VDI/VDE 3845），如 DAPS,DFPB, DLP 。
