SMC電磁閥VFR5210-5D-06設計構造
產品簡介：
日本SMC VFR5000 系列 5通先導式電磁閥 彈性密封 非插入式
型號：VFR5210-5D-06
●主閥構造為彈性密封
●豐富的尺寸選擇
●用于驅動大中型氣缸
●集裝式型號: VV5FR2，VV5FR3，VV5FR4，VV5FR5
字段描述 字段取值 取值描述
機能 2 2位雙電控
主體可選項 0 標準
先導規格 - 內部先導式
額定電壓 5 DC24V
導線引出方式 D DIN型插座式
可選項 - 無
手動操作方法 - 非鎖定推壓式
配管規格 - 側配管或無
接管口徑 06 3/4
螺紋的種類 - Rc
CE對應 - -

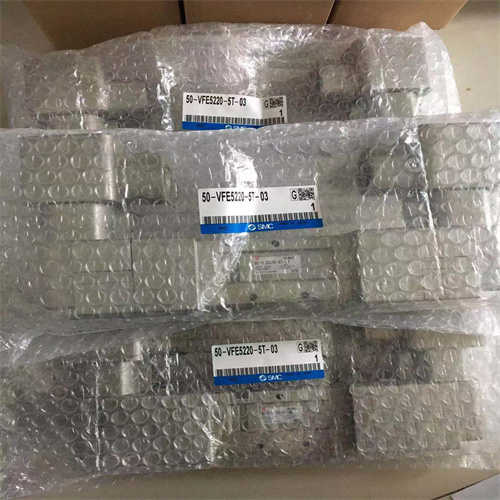

產品圖片：
其他特性：
系列 VFR
閥體大小 5000
閥體形式 插頭引線式
密封方式 彈性密封
P,R通口接管口徑 3/4
線圈規格 標準
背壓防止閥 無背壓防止閥
消聲器 無消聲器
保護構造 防塵
高使用圧力 [MPa] 0.9 MPa
使用圧力 [MPa] 0.1 MPa
大動作頻率 5 Hz
響應時間 60 ms
消耗功率 1.8 W
環境溫度及使用流體溫度 -10～50℃
C值(P→A/B) 底板配管型:側面配管 23 dm3/(s·bar)
b值(P→A/B) 底板配管型:側面配管 0.26
Cv值(P→A/B) 底板配管型:側面配管 5.8
C值(A/B→E) 底板配管型:側面配管 25 dm3/(s·bar)
b值(A/B→E) 底板配管型:側面配管 0.20
Cv值(A/B→E) 底板配管型:側面配管 6.1
