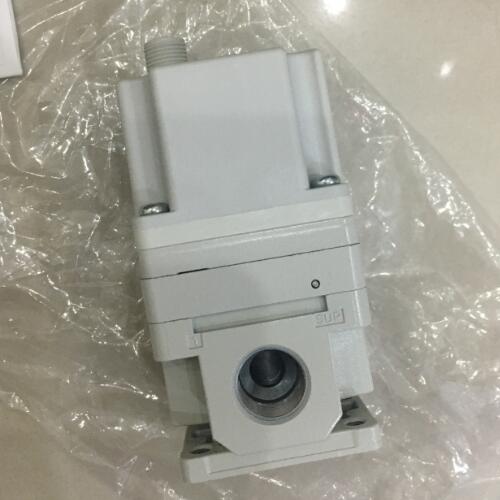

ITV2050-312L電氣比例閥SMC結構分析

ITV2050-312L電氣比例閥SMC結構分析

功能特點:

電液比例閥是閥內比例電磁鐵輸入電壓信號產生相應動作，使工作閥閥芯產生位移，閥口尺寸發生改變并以此完成與輸入電壓成比例壓力、流量輸出元件。閥芯位移也可以以機械、液壓或電形式進行反饋。電液比例閥具有形式種類多樣、容易組成使用電氣及計算機控制各種電液系統、控制精度高、安裝使用靈活以及抗污染能力強等多方面，應用領域日益拓寬。電氣比例閥快易優自動化選型與收錄，研發插裝式比例閥和比例多路閥充分考慮到工程機械使用特點，具有先導控制、負載傳感和壓力補償?shù)裙δ?。它出現對移動式液壓機械整體技術水平提升具有重要意義。特別是電控先導操作、無線遙控和有線遙控操作等方面展現了其良好應用前景。

供給壓力 1.0MPa

輸入信號增大，供氣用電磁閥先導閥1換向，而排氣用電磁先導閥7處于復位狀態，則供氣壓力從SUP口通過閥1進入先導室5，先導室壓力上升，氣壓力作用在膜片2的上方，則和膜片2相連的供氣閥芯4便開啟，排氣閥芯3關閉，產生輸出壓力。此輸出壓力通過壓力傳感器6反饋至控制回路8。在這里，與目標值進行快速比較修正，直到輸出壓力與輸入信號成一定比例為止，從而得到輸出壓力與輸入信號的變化成比例的變化。由于沒有噴嘴擋板機構，故閥對雜質不敏感，性高。

消耗電流 0.12A

輸入阻抗電壓型 6.5kΩ

直線性 ±1%F.S.

遲滯 0.5%F.S.

重復性 ±0.5%F.S.

靈敏度 0.2%F.S.

溫度特性 ±0.12%F.S.

環境溫度及使用流體溫度 0~50℃

輸出壓力顯示精度 ±2%F.S.±1digit

通過電氣比例信號，實現對壓縮空氣的無級控制

●靈敏度：0.2kPa(100kPa)

●直線性：±1%以內(F.S.)

●遲滯：0.5%以內(F.S.)

●通信：CC-Link, DeviceNet, PROFIBUS DP, RS-232C
