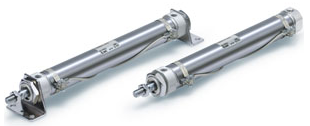

型號 CDM2B25-150Z

CM2-Z 系列 氣缸/標準型 單桿雙作用

桿端內螺紋標準化

磁性開關可操作性提高，易于調整位置

設有單耳環型、耳軸型用擺動底座

設定了桿端安裝件、擺動底座安裝件的型號(節省分別訂購氣缸和安裝件的時間)

帶磁性開關 (CDM2-Z系列: CDM2，CDM2W，CDM2K，CDM2KW，CDM2R，CDM2RK，CDM2□P，CDBM2)

內置磁環D內置磁環

形式-氣壓式

安裝形式B基本型(兩側帶凸臺)

缸徑25缸徑 25mm

通口螺紋的種類-Rc

氣缸行程150氣缸行程 150mm

氣缸追記號-橡膠緩沖,桿端外螺紋,無防護套

氣缸行程2-無氣缸行程2

氣缸追記號2-橡膠緩沖,桿端外螺紋,無防護套

擺動底座-無底座

桿端安裝件-無支件

磁性開關型號-無磁性開關

磁性開關個數-2個 或 無

配管口徑1/8

動作方式單桿雙作用

桿端螺紋的種類M

桿端螺紋尺寸M10X1.25

使用壓力0.05 MPa

高使用壓力1.0 MPa

耐壓力1.5 MPa

環境溫度-10℃～60℃

給油不給油式

使用活塞速度50～750 mm/s

桿側缸蓋材質鋁合金

無桿側缸蓋材質鋁合金

缸筒材質不銹鋼

活塞桿材質碳鋼

活塞材質鋁合金

緩沖墊材質樹脂

桿端螺母材質碳鋼

活塞桿直徑10 mm

0.2MPa理論推力IN82.4 N

0.3MPa理論推力IN124 N

0.4MPa理論推力IN165 N

0.5MPa理論推力IN206 N

0.6MPa理論推力IN247 N

0.7MPa理論推力IN288 N

0.8MPa理論推力IN330 N

0.9MPa理論推力IN371 N

1.0MPa理論推力IN412 N

0.2MPa理論推力OUT98.2 N

0.3MPa理論推力OUT147 N

0.4MPa理論推力OUT196 N

0.5MPa理論推力OUT246 N

0.6MPa理論推力OUT295 N

0.7MPa理論推力OUT344 N

0.8MPa理論推力OUT393 N

0.9MPa理論推力OUT442 N

1.0MPa理論推力OUT491 N
