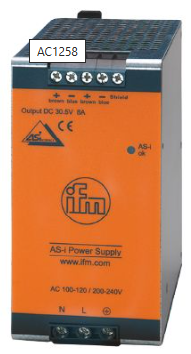

德國IFM電源AC1258易福門愛福門

德國IFM電源AC1258易福門愛福門

AS-Interface電源

AC1258

PSU-1AC/ASi-8A

用于模塊、傳感器和執行器的電源

高抗擾度和充足的能量儲備，能夠對電流峰值進行補償

對來自初級電源的干擾進行安全解耦

特別節省空間的設計

得益于高效率的控制柜發熱

電氣數據

頻率AC [Hz]

47...64

工作電壓公差 [%]

10

工作電壓 [V]

自動范圍選擇

額定電壓AC [V]

110 / 230

輸入電壓范圍AC [V]

100...120 / 200...240

防護等級

I

過壓保護

有; (< 36 V)

開機延遲時間大值 [ms]

800

輸出電壓AS-i [V]

30.5

輸出功率（永久） [W]

244

輸出功率(峰值) [W]

256

注意輸出功率(峰值) [W]

接通電源后短時加載總線能力

功率因數(額定電壓120 V AC / 60 Hz)

0.59

功率因數(額定電壓230 V AC / 50 Hz)

0.51

功率儲備 [%]

5

輸出電路的數量

1

輸出電流AS-i [A]

8

剩余波紋大值 [mV]

100

接通峰值電流(額定電壓120 V AC / 60 Hz) [A]

3

接通峰值電流(額定電壓230 V AC / 50 Hz) [A]

3

接通電流限制

有

效率(額定電壓120 V AC / 60 Hz) [%]

89.4

效率(額定電壓230 V AC / 50 Hz) [%]

90.9

外部輸入保護

≤ B-10 A / ≤ C-6 A

Derating降額定值 [W/K]

6 (60...70 °C)

斷電保持時間(額定電壓120 V AC / 60 Hz) [ms]

44

斷電保持時間(額定電壓230 V AC / 50 Hz) [ms]

42

輸入電流(額定電壓120 V AC / 60 Hz) [A]

3.73

輸入電流(額定電壓230 V AC / 50 Hz) [A]

2.23

功率損耗(額定電壓120 V AC / 60 Hz) [W]

28.9

功率損耗(額定電壓230 V AC / 50 Hz) [W]

24.4

集成數據提取功能

有

反饋保護 [V]

35

輸出

短路保護

有

過載保護

有

過載狀態

恒定輸出電流

可并聯輸出

否

可輸出串聯

否

工作條件

環境溫度 [°C]

-25...70

注意環境溫度

請觀察對流的可用空間（請參見操作使用說明書）

存儲溫度 [°C]

-40...85

允許大的相對空氣濕度 [%]

95; (IEC 60068-2-30)

外殼防護等級

IP 20

污染度

2; (IEC 62103: 不允許導電性污物)

EN 61000-6-1

EN 61000-6-2

EN 61000-6-4

抗振強度

IEC 60068-2-6

± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz

抗沖擊

IEC 60068-2-27

30 g 6 ms / 20 g 11 ms

MTTF [年]

88

AS-i分類

98501

機械技術數據

重量 [g]

898.5

安裝方式

導軌; (TH35 (EN 60715))

尺寸 [mm]

124 x 62 x 120

原材料

鋼板

顯示器/操作件

顯示

AS-i電壓

LED, 綠色

注釋

包裝單位

1 件

電氣連接

接口

螺絲接線端子:
