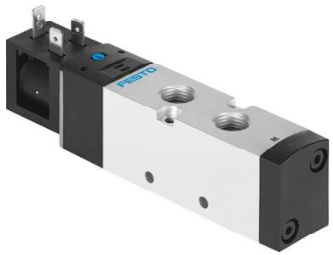

FESTO電磁閥VUVS-L30-P53E-MD-G38-F8費斯托德國

FESTO電磁閥VUVS-L30-P53E-MD-G38-F8費斯托德國

電磁閥 VUVS

堅固的電磁閥，易于操作。

通用閥，堅固耐用且使用壽命長

成本，不受性能數據限制

可用作單個閥或成組式閥 VTUS

電磁閥

VUVS-L30-P53E-MD-G38-F8-1C1

GTIN: 4052568261696

575632

閥功能 三位五通中泄式

驅動方式 電控

閥尺寸 31 mm

標準標稱流量 1600 l/min

工作氣口 G3/8

工作電壓 24V DC

工作壓力 0.25 MPa ... 1 MPa

工作壓力 2.5 bar ... 10 bar

結構特點 活塞閘閥

復位類型 彈簧復位

防護等級 IP65

帶插入式插座

符合 IEC 60529 標準

公稱通徑 8.1 mm

排氣功能 帶節流選項

密封原理 軟密封

安裝位置 可選

手控裝置 鎖定式

按鈕式

先導類型 先導驅動

先導氣源 內先導

流向 不可逆

符號 00991036

搭接 正重疊

b 值 0.4

C 值 7.1 l/sbar

關閉時間 74 ms

打開時間 20 ms

逆轉開關時間 36 ms

持續通電率

0 信號的大正向測試脈沖 2000 μs

信號為 1 的大負向測試脈沖 3600 μs

線圈的特性參數 24 V DC: 3.3 W

允許的電壓波動 +/- 10 %

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

抗振性 運輸應用測試，嚴重性等級 2，符合 FN 942017-4和 EN 60068-2-6

耐沖擊性 沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蝕等級 CRC 2 - 中等耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

介質溫度 -10 °C ... 60 °C

先導介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

環境溫度 -10 °C ... 60 °C

產品重量 562 g

電氣接口 類型 C

符合 EN 175301-803 標準

安裝方式 要么：

在氣路板上

帶通孔

通風接口 非管式

先導排氣口 82 M5

先導排氣口 84 M5

氣接口，氣口 1 G3/8

氣接口，氣口 2 G3/8

氣接口，氣口 3 G3/8

氣接口，氣口 4 G3/8

氣接口，氣口 5 G3/8

密封件材料 HNBR

NBR

外殼材料 壓鑄鋁

帶涂層

活塞式滑閥材料 精制鋁合金

螺釘材料 鍍鎳鋼
