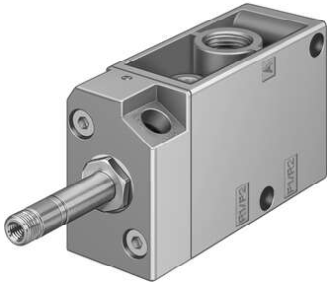

費斯托德國電磁閥/老虎閥MFH-3-1/4

費斯托德國電磁閥/老虎閥MFH-3-1/4

經典老虎閥

錐閥

全金屬型式

電磁閥

MFH-3-1/4

GTIN: 4052568002053

WX：壹捌九壹捌伍柒肆叁壹二

9964

閥功能 兩位三通，常閉，單穩態

驅動方式 電控

寬度 30.5 mm

標準標稱流量 800 l/min

工作氣口 G1/4

工作電壓 通過電磁線圈，須另外訂購

工作壓力 0.15 MPa ... 0.8 MPa

工作壓力 1.5 bar ... 8 bar

結構特點 提動座

復位類型 彈簧復位

防護等級 IP65

公稱通徑 7 mm

網格尺寸 32 mm

排氣功能 帶節流選項

密封原理 軟密封

安裝位置 可選

手控裝置 鎖定式

先導類型 先導驅動

流向 不可逆

符號 00991041

搭接 重疊

關閉時間 29 ms

打開時間 10 ms

0 信號的大正向測試脈沖 2200 μs

信號為 1 的大負向測試脈沖 3700 μs

線圈的特性參數 請參閱電磁線圈，須另外訂購

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC 1 - 耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

儲存溫度 -20 °C ... 60 °C

介質溫度 -10 °C ... 60 °C

環境溫度 -5 °C ... 40 °C

產品重量 320 g

電氣接口 通過 F 型線圈，須另外訂購

安裝方式 要么：

在氣路板上

帶通孔

先導排氣口 82 M5

氣接口，氣口 1 G1/4

氣接口，氣口 2 G1/4

氣接口，氣口 3 G1/4

密封件材料 NBR

外殼材料 壓鑄鋁

電磁閥

MFH-3-1/4-S-EX

GTIN: 4052568169510

535901

閥功能 兩位三通，常閉，單穩態

驅動方式 電控

寬度 30.5 mm

標準標稱流量 800 l/min

工作氣口 G1/4

工作電壓 通過電磁線圈，須另外訂購

工作壓力 -0.095 MPa ... 1 MPa

工作壓力 -0.95 bar ... 10 bar

結構特點 提動座

復位類型 彈簧復位

ATEX 氣體類別 II 2G

ATEX 防塵類別 II 2D

氣體防爆阻燃類型 Ex h IIC T4 Gb

防塵防爆阻燃類型 Ex h IIIC T130°C Db

防爆環境溫度 -5°C <= Ta <= +40°C

防護等級 IP65

公稱通徑 7 mm

網格尺寸 32 mm

排氣功能 帶節流選項

密封原理 軟密封

安裝位置 可選

手控裝置 鎖定式

先導類型 先導驅動

先導氣源 外部

流向 可逆

符號 00992879

搭接 重疊

先導壓力 Mpa 0.1 MPa ... 0.8 MPa

先導壓力 1 bar ... 8 bar

關閉時間 29 ms

打開時間 10 ms

0 信號的大正向測試脈沖 2200 μ

信號為 1 的大負向測試脈沖 3700 μs

線圈的特性參數 請參閱電磁線圈，須另外訂購

防爆 區 1 (ATEX)

Zone 1 (UKEX)

區 2 (ATEX)

區 21 (ATEX)

Zone 21 (UKEX)

區 22 (ATEX)

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC 1 - 耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

儲存溫度 -20 °C ... 60 °C

介質溫度 -5 °C ... 40 °C

先導介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

環境溫度 -5 °C ... 40 °C

產品重量 320 g

電氣接口 通過 F 型線圈，須另外訂購

安裝方式 要么：

在氣路板上

帶通孔

通風接口 M5

先導排氣口 82 M5

先導氣口 12 M5

氣接口，氣口 1 G1/4

氣接口，氣口 2 G1/4

氣接口，氣口 3 G1/4

密封件材料 NBR

外殼材料 壓鑄鋁
