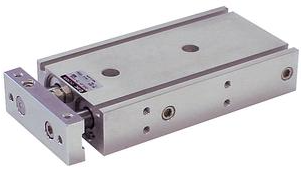

雙聯氣缸CXSM20-40基本型日本SMC

雙聯氣缸CXSM20-40基本型日本SMC

CXS 系列 雙聯氣缸 基本型

應用于拾放處理，具有導向機能的薄形氣缸

軸承的種類 M 滑動軸承

缸徑 20 缸徑 20mm

通口螺紋的種類 - M螺紋 Rc1/8

氣缸行程 40 氣缸行程 40mm

磁性開關型號 - 無磁性開關(內置磁環)

磁性開關個數 - 2個 或 無

訂制規格 - 標準

內置磁環 內置磁環

配管口徑 M5X0.8

安裝方式 基本型

配管形式 側配管

緩沖形式 墊緩沖

環境溫度 常溫

作動速度 標準

使用壓力 0.05 MPa

高使用壓力 0.7 MPa

形式 氣壓式

0.1MPa理論推力IN 47.1 N

0.2MPa理論推力IN 94.2 N

0.3MPa理論推力IN 141 N

0.4MPa理論推力IN 188 N

0.5MPa理論推力IN 236 N

0.6MPa理論推力IN 283 N

0.7MPa理論推力IN 330 N

0.1MPa理論推力OUT 62.8 N

0.2MPa理論推力OUT 126 N

0.3MPa理論推力OUT 188 N

0.4MPa理論推力OUT 251 N

0.5MPa理論推力OUT 314 N

0.6MPa理論推力OUT 377 N

0.7MPa理論推力OUT 440 N
