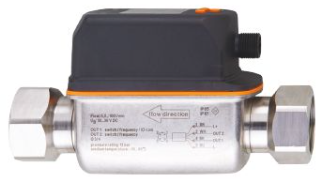

帶用戶友好顯示屏的渦街(Vortex)流量傳感器

SV7500

SVK34XXXIRKG/US-100

WX：壹捌九壹捌伍柒肆叁壹二

檢測流量和介質溫度

帶有開關輸出或頻率輸出，以及 IO-Link

顯示屏可進行旋轉，方便進行的排列

清晰可見的彩色顯示屏，包含紅/綠顏色變化

適用于水、去離子水和冷卻水

產品特征

輸入和輸出總數 數字輸出數量: 2

測量范圍

5...100 l/min

0.3...6 m3/h

系統接口 螺紋連接 Rc 3/4 內螺紋 DN20

應用

特殊的性能 鍍金觸點

應用 用于工業應用

介質 水

介質溫度 [°C] -10...90

抗壓強度 [bar] 12

抗壓強度 [Mpa] 1.2

注意抗壓強度

至40 °C

電氣數據

工作電壓 [V] 18...30 DC

電流損耗 [mA] < 30

絕緣電阻小值 [MΩ] 100; (500 V DC)

防護等級 III

反相保護 有

開機延遲時間 [s] < 3

總的輸入/輸出

輸入和輸出總數 數字輸出數量: 2

輸出

輸出數量 2

輸出信號 開關信號; 頻率信號; IO-Link; (可配置)

電氣設計 PNP/NPN

數字輸出數量 2

輸出功能 常開/常閉; (可設定參數)

開關量輸出DC電壓降值 [V] 2.5

開關量輸出DC的持續電流負載 [mA] 100

短路保護 有

過載保護 有

測量/設定范圍

測量范圍

5...100 l/min

0.3...6 m3/h

顯示范圍

0...120 l/min

0...7.2 m3/h

分辨率

0.5 l/min

0.02 m3/h

開關點, SP

6...100 l/min

0.36...6 m3/h

復原點, rP

5...99 l/min

0.3...5.94 m3/h

頻率終點，F(xiàn)EP

20...100 l/min

1.2...6 m3/h

步距

0.5 l/min

0.02 m3/h

頻率終點, FrP [Hz] 100...1000

測量動態性 1:20

溫度監控

測量范圍 [°C] -10...90

顯示范圍 [°C] -30...110

分辨率 [°C] 0.5

開關點, SP [°C] -9...90

復原點, rP [°C] -10...89

設定步距 [°C] 0.5

頻率起點，F(xiàn)SP [°C] -10...70

頻率終點，F(xiàn)EP [°C] 10...90

頻率終點, FrP [Hz] 100...1000

精度/偏差

流量監控

度(在測量范圍) ± 2 % MEW

重復精度 ± 0,5 % MEW

溫度監控

度 [K] ± 1

反應時間

流量監控

反應時間 [s] 1; (dAP = 0)

阻尼過程值dAP [s] 0...5

溫度監控

響應時間T05 / T09 [s] T09 = 6

軟件/編程

參數設定 遲滯/窗口; 常開/常閉; 輸出極性; 頻率輸出; ON延遲、關斷延時; 阻尼; 顯示單位

接口

通信接口 IO-Link

傳遞類型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI標準 IEC 61131-9

外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式 有

必需的mater port type A

模擬過程數據 2

二位輸出過程數據 2

處理周期小值 [ms] 3

支持的DeviceID

運行方式

DeviceID

默認

492

工作條件

環境溫度 [°C] 0...60

注意環境溫度

介質溫度< 80 °C

介質溫度< 90 °C: 0...50 °C

存儲溫度 [°C] -20...80

外殼防護等級 IP 65; IP 67

/測試

EMC電磁兼容

DIN EN 61000-6-2

DIN EN 61000-6-3

CPA

型號

001VO

準確度等級

-

允許誤差

± 2 % FS

Q (min)

0,36 m3/h

Q (t)

1,2 m3/h

Q (max)

6 m3/h

抗沖擊

DIN EN 60068-2-27

5 g (11 ms)

抗震

DIN EN 60068-2-6

帶水 / 10...50 Hz 1 mm

帶水 / 50...2000 Hz 2 g

MTTF [年] 342

UL

UL編號

I001

承壓設備指令 良好的工程實踐; 可用于2組流體; 根據需求流體組1的流體

機械技術數據

重量 [g] 487.5

原材料 不銹鋼(1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U

材料(接液部件) 不銹鋼(1.4404 / 316L); ETFE; PA 6T; PPS; FKM

擰緊扭矩 [Nm] 30

系統接口 螺紋連接 Rc 3/4 內螺紋 DN20

注釋

注釋

MW = 測量值

MEW = Final value of the measuring range

包裝單位 1 件

電氣連接

接口 接插件: 1 x M12; 譯碼: A; 觸頭: 鍍金的
