產品簡介：

德國P+F倍加福開關量輸入安全柵/開關放大器 KCD2-SOT-Ex2

-可逆操作模式

-線路故障檢測 (LFD)

-外殼寬度 12.5 毫米

-SIL 2 (SC 3) 符合

一般規格:

信號類型 數字輸入

功能安全相關參數

安全完整性等級 (SIL) SIL 2

系統能力（SC） SC 3

供應

聯系 電源軌或端子 9+、10-

額定電壓 19 ... 30 伏直流

波紋 ≤ 10 %

額定電流 30 ... 20 毫安

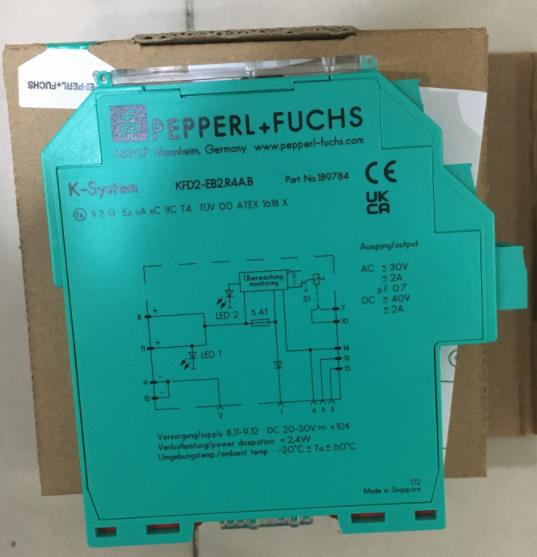

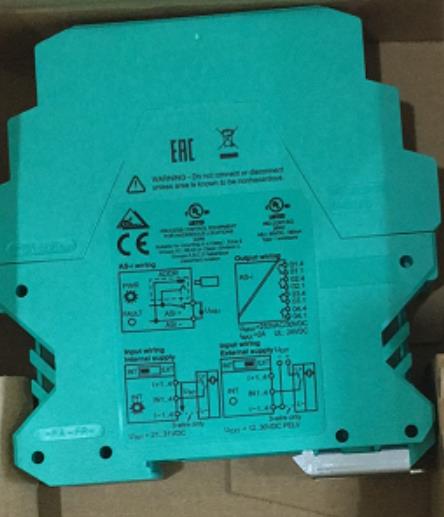

產品圖片：

功耗 ≤ 800 mW，包括輸出中的大功耗

輸入

連接側 場邊

聯系 端子 1+、2-；3+, 4-

額定值 符合。符合 EN 60947-5-6 (NAMUR)

開路電壓/短路電流 大約 10 V DC / 約 8毫安

開關點/開關滯后 1.2 ... 2.1 mA / 約 0.2毫安

連接側 控制端

聯系 5、6號航站樓；7、8

線路故障檢測 斷線I ≤ 0.1 mA，短路I ≥ 6.5 mA

脈沖/暫停比 分鐘。100 微秒/分鐘。100 微秒

輸出

額定電壓 30 伏直流

額定電流 50毫安

響應時間 ≤ 200 微秒

信號電平 1 信號：（外部電壓）- 大 3 V。對于 50 mA

0 信號：阻塞輸出（斷態電流 ≤ 10 μA）

輸出我 信號 ; 晶體管

機械規格:

防護等級 IP20

聯系 螺絲端子

的 大約 100克

輸出二 信號 ; 晶體管

傳輸特性

開關頻率 ≤ 5 kHz

環境條件

環境溫度 -20 ... 60 °C (-4 ... 140 °F)
