產品簡介：

力士樂 R900769597 DBDS20K1C/100E

德國rexroth 溢流閥 限壓閥，直接控制

-規格 6 … 30

-組件系列 1X

-大工作壓力 630 bar

-大流量 350 l/min

產品特征：

用作擰入式插裝閥（插件）

用于螺紋連接

用于底板安裝

壓力調節的調整類型，可選：

- 六角套筒和保護帽

- 旋鈕

- 手輪

- 可鎖定旋鈕

防腐蝕設計

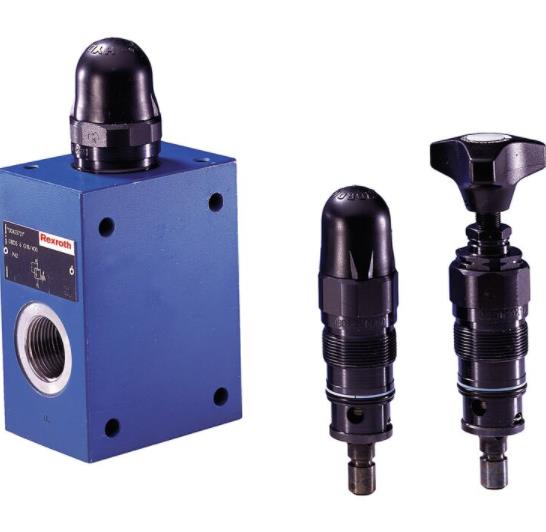

產品圖片：

產品說明：

DBD 型溢流閥是一種直動式座閥。這些閥用于限制系統壓力。

力士樂 R900769597 DBDS20K1C/100E

這些閥門主要由下列組件組成：套筒 (1)、彈簧 (2)、帶有衰減柱塞的閥心 (3)（壓力等級 25 bar … 400 bar）或滾珠 (4)（壓力等級 630 bar）及調整類型 (5)?？墒褂谜{(diào)整類型 (5) 對系統壓力進行無級調節。彈簧 (2) 將閥心 (3) 或滾珠 (4) 推到閥座上。通道 P 連接到系統。系統中存在的壓力將作用于閥心表面（或滾珠）。如果通道 P 中的壓力過彈簧 (2) 上設定的值，則閥心 (3) 或滾珠 (4) 背向彈簧 (2) 打開。此時，液壓油從通道 P 流入通道 T。閥心 (3) 的行程受壓花 (6) 的限制。

為了在整個壓力范圍內實現良好的壓力調節，力士樂 R900769597 DBDS20K1C/100E整個壓力范圍已被分成了 7 個壓力等級。一個壓力等級對應于一個特定彈簧可設定的大工作壓力。

注意：

調整類型 (5) 經過特別建構，可防止其丟失。得益于萬向架的設計，調整類型 (5) 中的調節元件在完全卸載后會保持松動（可移動）狀態。

壓力等級“25”：盡管調整類型處于完全卸載狀態力士樂 R900769597 DBDS20K1C/100E，但若未確定小壓力，則調節元件仍會在較小的彈簧力和/或回復力作用下“回到”停止?fàn)顟B(tài)。

在經過壓力調節/提升后，可將調節元件再次擰入。
