產品簡介：

德國力士樂rexroth帶電磁啟動的直動式方向滑閥WE 10...E

型號：4WE 10 E5X/EG110N9K4/M SO924

Material No.

R901420249

規格 10

組件系列 5X

大工作壓力 350 bar

大流量 160 l/min

可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用

輔助操縱裝置，可選

當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合電壓指令 2014/35/EU

電磁線圈是經過認可的組件，帶有 UR 標記，可選

通過 CSA C22.2 no. 139-13 ，可選

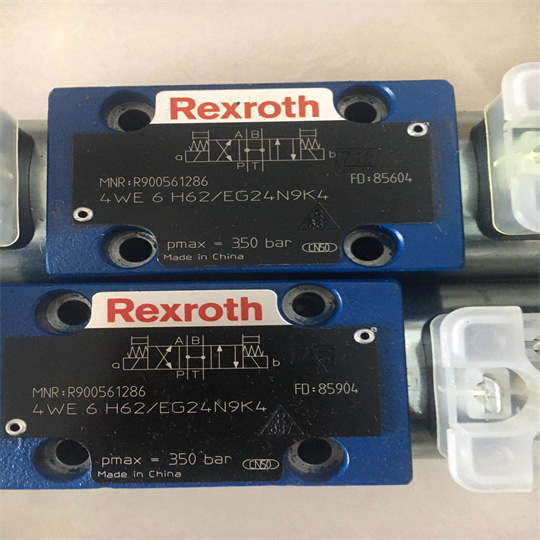

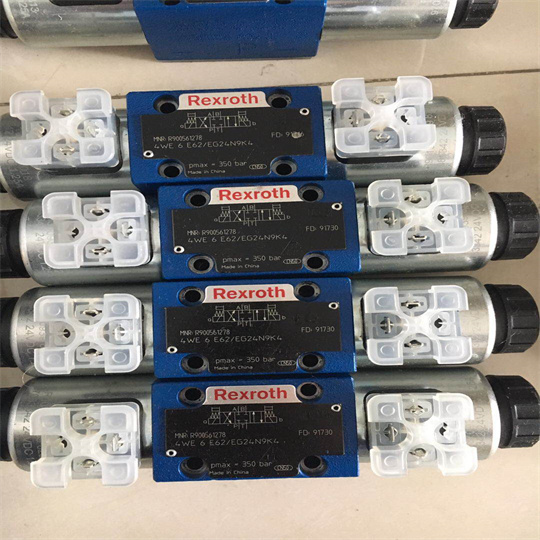

產品圖片：

產品說明 類型代碼

僅直流電壓 "G…"

手動應急操作僅可在油箱壓力不過 50 bar [725 psi] 的情況下使用。請勿損壞用于手動應急操作的孔。（特殊的操作工具，需單獨訂購，物料號為 R900024943）。當手動應急操作受阻時，必須禁用反向線圈。

無法將手動應急操作分配為安全功能。

對于高于 50 bar 的油箱壓力，無法閥保持在可鎖定手動應急操作（"N5"）切換的位置。

操作前必須移除保護帽。

不適用于溫型號 "MT"。

如果在通道 T 中使用節流插件，則工作口中的壓力在連接至油箱腔體的情況下 210 bar。

如果通電

– 線圈 "a"，則通道 P 將與通道 A 連接

– 線圈 "b"，則通道 P 將與通道 B 連接
