產品簡介

德國倍福EK1100 |  EtherCAT 耦合器

特殊功能：

連接技術：2 x RJ45 插座

連接長度：長 100 m

整個系統中的EtherCAT 端子模塊數量：多 65,535 個

EK1100 有兩個 RJ45 插座。上層以太網接口用于將耦合器連接到網絡；下部插座用于可選連接同一網段中的其他EtherCAT設備。此外，EtherCAT 連接器或 EtherCAT 擴展可用于擴展或設置線形或星形拓?fù)洹?/p>

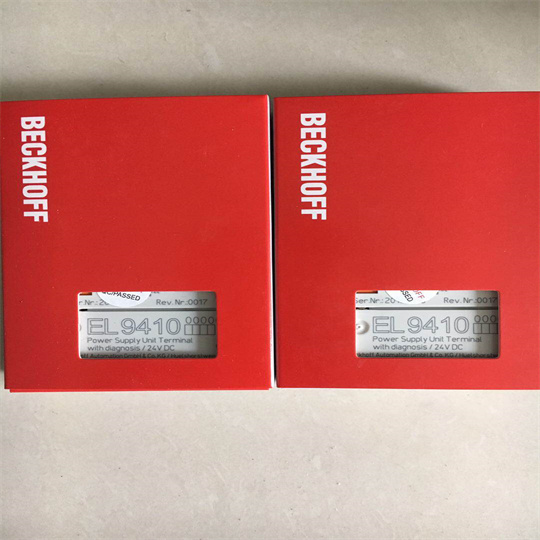

系統和現場電源均為 24 V DC，直接在耦合器上提供。連接的 EtherCAT 端子模塊由所提供的系統電壓提供通信所需的電流。耦合器多可提供 5 V 和 2 A。如果需要更高的電流，則必須集成EL9410等供電端子。現場電源通過高達 10 A 的電源觸點傳送到各個 I/O 組件。

在 EtherCAT 網絡中，EK1100 可以安裝在以太網信號傳輸部分 (100BASE-TX) 的任何位置——除了直接安裝在交換機上。EK9000和EK1000耦合器適用于交換機。

技術數據 EK1100

EtherCAT 系統內的任務 EtherCAT 端子模塊 (ELxxxx) 與 100BASE-TX EtherCAT 網絡的耦合

數據傳輸介質 以太網/EtherCAT 電纜（ Cat.5），屏蔽

站間距離 大限度。100 m (100BASE-TX)

EtherCAT 端子數量 高達 65,534

協議 EtherCAT

延遲 大約 1微秒

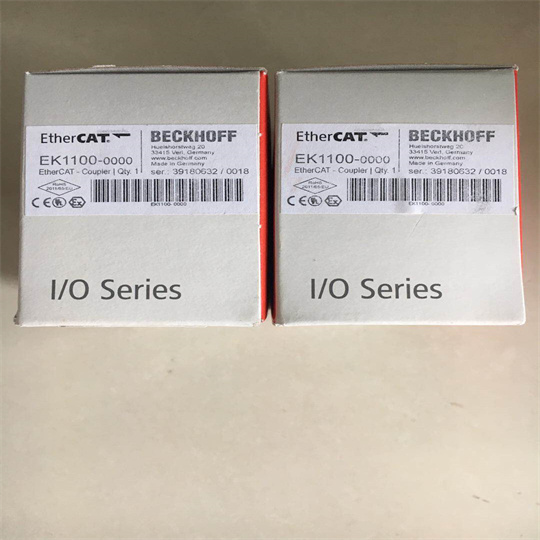

產品圖片：

數據傳輸率 100 兆比特/秒

總線接口 2 個 RJ45

電源 24 伏直流 (-15%/+20%)

美國的電流消耗 70 mA + (E-bus 電流/4)

來自 U P的電流消耗 加載

電流供應 E-bus 2000 mA

電源觸點 大限度。24 V DC/大值 10安

電氣隔離 500 V（電源觸點/電源電壓/以太網）

工作/儲存溫度 -25…+60 °C/-40…+85 °C

EMC 抗擾度/輻射 符合 EN 61000-6-2/EN 61000-6-4

相對濕度 95 %，無冷凝

抗振/抗沖擊 符合 EN 60068-2-6/EN 60068-2-27

保護。評級/安裝位置 IP20/變量

批準/標記 CE、UL、ATEX、DNV GL、IECEx、cFMus

防爆標志 ATEX:

II 3 G Ex nA IIC T4 Gc

IECEx:

Ex nA IIC T4 Gc

Ex tc IIIC T135 °C Dc

cFMus:

Class I, Division 2, Groups A, B, C, D

Class I, Zone 2, AEx ec IIC T4 GC
