產品簡介

型號 MXF20-75-M9B

描述 MXF 系列 薄形氣動滑臺

●導桿和氣缸并行設計的薄形滑臺

缸徑 20 缸徑 20mm

氣缸行程 75 氣缸行程 75mm

磁性開關型號 M9B 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長0.5m, 適用電壓：DC24V(DC10~28V)

磁性開關個數 - 2個 或 無

訂制規格 - 標準

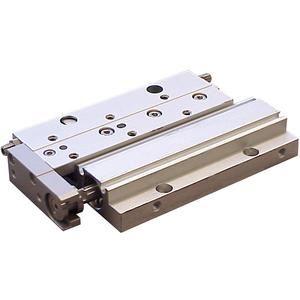

產品圖片

其他特性

形式 氣壓式

內置磁環 無 / 內置磁環

安裝方式 基本型

通口螺紋的種類 M

配管口徑 M5X0.8

使用流體 空氣

作動方式 雙作用

使用壓力 0.15

高使用壓力 0.7

耐壓力 1.05

環境溫度 -10℃～60℃

使用活塞速度 50～500

給油 不給油式

緩沖形式 墊緩沖

行程長度允許差 0～+1

0.2MPa理論推力OUT 63

0.3MPa理論推力OUT 94

0.4MPa理論推力OUT 126

0.5MPa理論推力OUT 157

0.6MPa理論推力OUT 188

0.7MPa理論推力OUT 220

0.2MPa理論推力IN 47

0.3MPa理論推力IN 71

0.4MPa理論推力IN 94

0.5MPa理論推力IN 118

0.6MPa理論推力IN 142

0.7MPa理論推力IN 165
