產品簡介

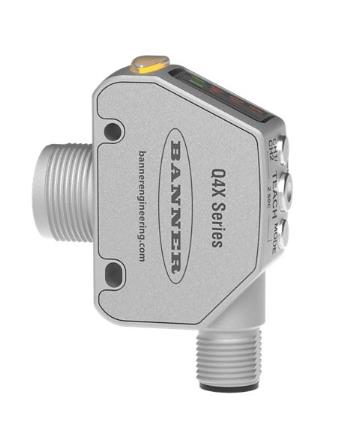

Q4X系列堅固耐用的全能型光電傳感器

的檢測范圍，近至25毫米，遠至610毫米

利用響應按鈕進行輕松設置

堅固結實的設計，耐機械沖擊、過緊和極端振動

傾斜的四位顯示屏提供清晰的距離讀數

根據距離檢測各種各樣的目標顏色、材質和表面

雙示教模式（強度+距離），是防錯應用的選擇，可實現透明物體檢測，無需反射板

堅固耐用的FDA級不銹鋼外殼，防護等級達IP69K

料斗式食品儲存裝置中的透明托盤檢測

? 問題解決者：使用、耐用的傳感器減少傳感器庫存

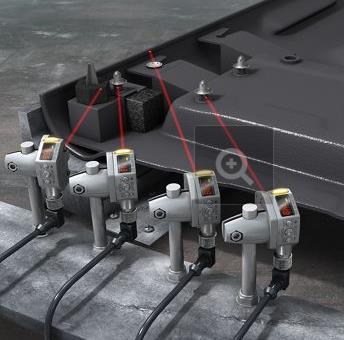

解決具挑戰性的應用

? 解決困難的基于距離的應用，無論目標表面反射率如何，

包括黑色塑料上的黑色泡沫，金屬前面的黑色橡膠，透明

對象、多色包裝和所有顏色的目標

? 堅固的外殼，防護等級為 IP69K，采用 FDA 級不銹鋼，可抵抗機械

沖擊、過緊和極端振動

? 明亮的輸出指示燈和實時距離反饋提供簡單的設置和

故障排除以降安裝成本

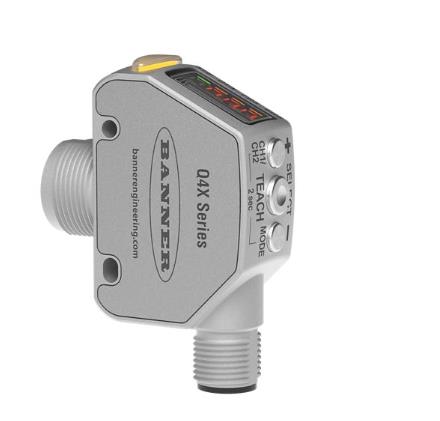

產品圖片

? 雙通道和 IO-Link

具有雙離散輸出和 IO-Link 的 Q4X 傳感器是具有 IO-Link 和多功能的 1 類激光 CMOS 傳感器

輸出。 正常的傳感器狀態是運行模式。 在運行模式下，可以更改開關點值和通道選擇

并且可以執行所選的 TEACH 方法。 次要傳感器狀態是設置模式。 從設置模式中，

可選擇TEACH模式，調整所有標準操作參數，并可恢復出廠設置。

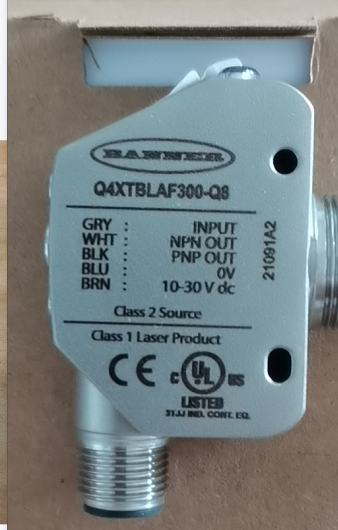

Q4X 基本款

1. 對于黑/暗目標和高反射目標，將“SPd”設置為 50ms

2. 如果使用反射目標，請將傳感器傾斜 5-15°，以避免鏡面反射

3. 始終嘗試確保傳感器顯示屏上的綠色“STB”燈常亮

4. 鎖定和解鎖傳感器 - 按住“+”按鈕并點擊“-”按鈕四次。這個可以

通過閃爍狀態（“Loc”或 uLoc”）鎖定和解鎖 Q4X 傳感器和顯示屏。

Q4X 調整開關點/窗口大小

1. 在運行模式下單擊 + 或 – 按鈕（瞬時）。將顯示當前開關點（慢閃）

2. 使用 + 和 - 按鈕調整位置。

3.點擊SELECT/TEACH確認調整后的開關點

Q4X 主動示教指示器（DYN、FGS 和 BGS）

1. 選擇兩點示教模式（默認）——DYN、FGS 和 BGS 全部關閉

2. 選擇動態 TEACH 模式 — DYN 開啟

3. 選擇前景抑制 TEACH 模式 — FGS 開啟

4. 選擇背景抑制 TEACH 模式 — BGS on

5. 選擇雙 TEACH 模式 — DYN、FGS 和 BGS 全部開啟

Q4X 恢復出廠設置

1. 按住 MODE/- 按鈕 2 秒以上，直到顯示屏上出現“tch”。

2. 按一次 MODE/- 按鈕。顯示屏將顯示“rSEt”表示復位。

3. 按 Select/TEACH 按鈕進入 Reset 子菜單。

4. 顯示應顯示“否”。按一次“-”按鈕。顯示屏將顯示“是”。

5. 按下 SELECT/TEACH 按鈕將傳感器重置為出廠默認設置并返回運行模式。
