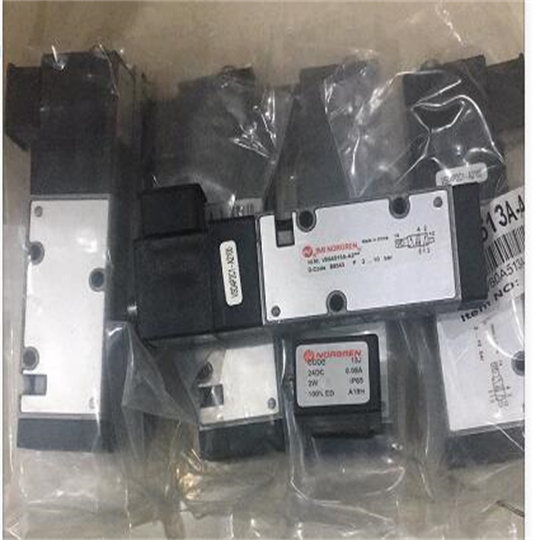

安裝須知V63D517A-A213J諾冠電磁閥

安裝須知V63D517A-A213J諾冠電磁閥

安裝步驟:

1.先要檢查電磁閥是否與選型參數一致，比如電源電壓、介質壓力、壓差等，尤其是電源，如果搞錯，就會燒壞線圈。電源電壓應滿足額定電壓電壓波動范圍:交流+10%~-15%，直流+10%~-10%，平時線圈組件不宜拆開。

2.接管之前要對管道進行沖洗，把管道中的金屬粉末及密封材料殘留物，銹垢等。 要注意介質的潔凈度，如果介質內混有塵垢，雜質等妨礙電磁閥的正常工作，管道中應裝過濾器或?yàn)V網。

3.一般電磁閥的電磁線圈部件應豎直向上，豎直安裝在水平于地面的管道，如果受空間限制或工況要求必須按側立安裝的，需在選型訂貨時提出。否則可能造成電磁閥不能正常工作。

4.電磁閥前后應加手動切斷閥，同時應設旁路，便于電磁閥在故障時維護。

5.電磁閥一般是定向的，不可裝反，通常在閥體上用→指出介質流動方向，安裝時要依照→指示的方向安裝。不過在真空管路或特殊情況下可以反裝。

6.如果介質會起水錘現象，那么應該選用具防水錘功能的電磁閥或采取相應的防范措施。

7.盡量不要讓電磁閥長時間處于通電狀態，這樣容易降線圈使用壽命甚至燒壞線圈，就是說，常開、常閉電磁閥不可互換使用。

8.蒸汽用電磁閥入口側應裝有疏水閥，該處接管應傾斜。

安裝須知：

1、 安裝前應仔細閱讀產品的使用說明書，查核產品是否完全符合使用要求，熟悉安裝要點，做好準備工作。

2、 接管之前用0.3MPa的壓力對管道充分沖洗，把管道中的金屬粉末密封材料殘留，銹垢等完全。

3、 注意介質的潔度，如果介質內混有的塵垢，雜質妨礙電磁閥的正常工作，管道中應裝過濾閥。

4、 電磁閥不宜裝在管道，裝在容器的 管道中，注意不 自容器底部引出，而應裝在容器底部稍上們位置。

5、 蒸汽用電磁閥入口側應裝有疏水閥，該處接管應傾斜，疏水閥裝在位。

6、 磁閥一般是定向的，不可裝反，通常在閥體上用“箭頭”指出介質流動方向，安裝時要依照“箭頭”指示的方向安裝。

7、 一般電磁閥的電磁線圈部件應正立向上，垂直于管道，有些產品有特別規定，請按說明書安裝。

8、 接管時注意，密封材料不可使用過量。如螺紋連接時，接管螺紋應保持在有效長度內，并在端部半螺距處用銼刀倒棱，自端部起2牙處開始纏繞密封帶，不然過量的密封帶或粘結劑將進入電磁閥內，而發生妨礙正常動作的事故。

9、 電磁閥安裝處應有一定的預留空間，以便對它的日常保養與定期維修。

10、 安裝時用扳手或管鉗固定好閥體，再擰上接管，千萬不可將力作用圈組件上而引起變形，使電磁閥難以正常工作。

11、 在管道剛性不足，或有水擊現象的情況下，請把閥前后接管用支架扎實地固定好。

12、 在凍結場所使用時，用隔熱材料對管道加以保護或在管道上設置加熱器。

13、 要確認一下，電磁閥本身及它與接管連接處是否有泄露。

14、 對線圈引出線的連接要核查，特別是三根引出線的場合。

15、 電氣回路要接入相應的保險線，作為電氣回路的保護。

16、 為了維護與修理作業方便，或不中斷連續性，對于一般電磁閥，建議采用旁路隔離裝法。

產品型號：

1DBM2080 PRA/182080/420

1DBM2031 PRA/182080/50

1DBM2015 PRA/182080/500

1DBM2101 PRA/182080/75

1DBM2038 PRA/182080/800

1DBM2094 PRA/182080/900

1DBM2008 PRA/182080/M/100

1DBM2097 PRA/182080/M/110

1DBM2112 PRA/182080/M/120

1DBM2033 PRA/182080/M/125

1DBK2137 PRA/182050/M/580 .00

1DBK2108 PRA/182050/M/650

1DBK2126 PRA/182050/M/800

1DBL2015 PRA/182063/100

1DBL2019 PRA/182063/1150

1DBL2008 PRA/182063/125

1DBL2078 PRA/182063/1250

1DBL2067 PRA/182063/1300

1DBL2116 PRA/182063/1400

1DBL2014 PRA/182063/150

1DBL2071 PRA/182063/160

1DBL2010 PRA/182063/M/80

1DBL2082 PRA/182063/M/85

1DBL2113 PRA/182063/M/90

1DBL2049 PRA/182063/M/920

1DBM2013 PRA/182080/100

1DBM2089 PRA/182080/108

1DBM2066 PRA/182080/125

1DBM2093 PRA/182080/1300
