BOSCH先導式減壓閥規格圖樣DR20-5-5X/100Y

應用參數:

先導式減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活器具。本類閥門在管道中一般應當水平安裝。

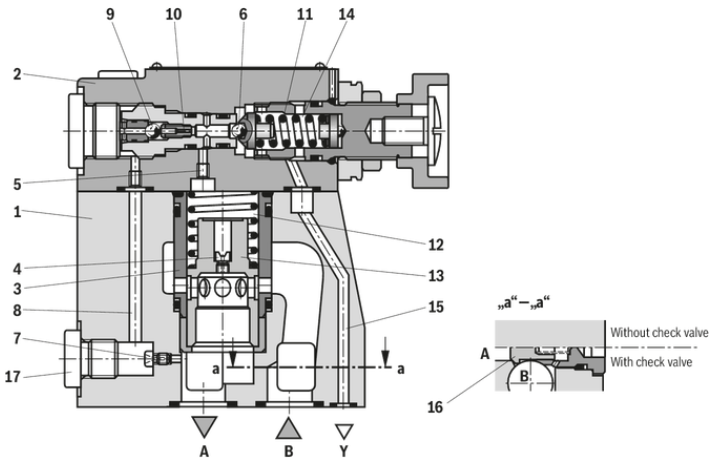

這種減壓閥主要由帶主閥芯的主閥和帶調整類型的先導閥組成。

當通道 A 內的壓力和彈簧的設定壓力處于平衡狀態時，即達到所需的降壓力。

彈簧腔中的先導油始終在外部通過控制油路 (15) 回流至容器中。

先導式減壓閥--該閥門的減壓比必須在一定程度上高于系統值; 即使在或者小流量時它也應該能夠?qū)φ饔没蛘叻醋饔每刂菩盘?hào)做出響應。這些閥門應該針對有用控制范圍選擇，即流量的20%到80%。正常為等比型或者具有等比特性。這些類型的閥門本身具有比例控制所要求的流量特性及流量范圍。

為了能夠順利從通道 A 流回通道 B，可以選擇安裝一個單向閥。

通過壓力計接口可以控制通道 A 中降的壓力。

閥門在靜止位置時處于打開狀態。液壓油順暢地由通道 B 經主閥芯流向通道 A。通道 A 內產生的壓力作用于主閥芯底部。同時，通過主閥芯彈力側的噴嘴和先導閥中滾珠處的通道產生壓力。壓力同樣也會通過噴嘴、控制油路、單向閥和噴嘴作用于滾珠。視彈簧的設置而定，在滾珠前、在通道和彈簧腔中產生的壓力將調節活塞保持在打開位置。通道 B 中的液壓油可以順暢地經主閥芯流向通道 A，直到通道 A 中產生的壓力過彈簧的設定值并將滾珠打開。調節活塞沿著關閉方向移動。
