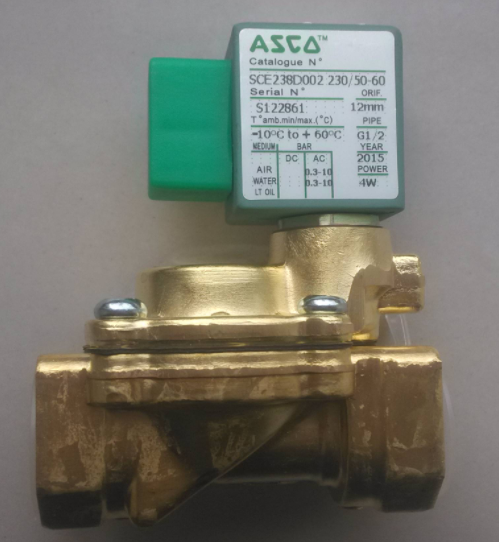

NFG353A050 資料ASCO活塞式電磁閥

特性:

比例 - 使用輸入信號來控制壓力或流量輸出。

本質安全 - 是專門設計用于在本質安全區域與適當批準和尺寸的流和壓限制障礙。

功耗 - 1.4 W的功率線圈提供PLC和DCS總線網絡的兼容性和傳統的布線，減少了池量的消耗，降了布線成本，減少溫度上升，節約能源。

隔離/屏蔽 - 惡劣和腐蝕性的流體控制應用。

長壽命/安靜 - 專為安靜的操作，壽命長，可達20萬次，在干燥的空氣或氣體應用。

氨 - 專為使用無水和氣態氨。

干燥的空氣 - 設計用于在應用程序需要空氣是免費的潤滑油。

磁保持 - 連續供設備的遠程應用程序不能使用，如灌溉系統的選擇。

醫療/分析 - ASCO微型一般服務，隔離，捏，閥和比例閥用于液體和氣體的醫療設備和分析儀器的的控制。

交流/ DC-DC

閥體材質黃銅

選型資料

ASCO活塞式電磁閥選型參數應該依次遵循安全性，性，適用性，經濟性四大原 則，其次是根據六個方面的現場工況(即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇)。

選型依據

1.根據管道參數選擇電磁閥的:通徑規格(即DN)、接口方式

1)按照現場管道內徑尺寸或流量要求來確定通徑(DN)尺寸;

2)接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。

2.根據流體參數選擇電磁閥的:材質、溫度組

1)腐蝕性流體:宜選用耐腐蝕電磁閥和全不銹鋼;食用凈流體:宜選用食品級不銹鋼材質電磁閥;

2)高溫流體:要選擇采用耐高溫的電工材料和密封材料制造的電磁閥，而且要選擇活塞式結構類型的;

3)流體狀態:大至有氣態，液態或混合狀態，特別是口徑大于DN25時一定要區分開來;

4)流體粘度:通常在50cSt以下可任意選擇，若過此值，則要選用高粘度電磁閥。

3.根據壓力參數選擇電磁閥的:原理和結構品種

1)公稱壓力:這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力來定;

2)工作壓力:如果工作壓力則必須選用直動或分步直動式原理;工作壓差在0.04Mpa以上時直動式、分步直動式、先導式均可選用。

4.電氣選擇:電壓規格應盡量優先選用AC220V、DC24較為方便。

5.根據持續工作時間長短來選擇:常閉、常開、或可持續通電

1)當電磁閥需要長時間開啟，并且持續的時間多于關閉的時間應選 用常開型;

2)要是開啟的時間短或開和關的時間不多時，則選常閉型;

3)但是有些用于安全保護的工況，如爐、窯火焰監測，則不能選常開的，應選可長期通電型。分為直動式，先導式，手動復位閥。

6.根據環境要求選擇輔助功能:防爆、止回、手動、防水霧、水淋、潛水。

型號

8320G174MO 24VDC

8320G174MO 24VDC

8320G174MO 230VAC

EF8320G174 24VDC

SC8551A001MS

SC8551A002MS

SC8553A001MS

SC8553A001MS

SC8553A002MS

WT8551A001MS

WT8551A002MS

EF8553G401MO

SC8553A301MO

EF8553G301MO DC24V

SC8551B402MO

EF8551H402MO

SC8551B302MO

EF8551H302MO DC24V

WT8553A001MS

WT8553A002MS

EF8551A001MS

SC8553A002MS

WT8551A001MS

EF8320G174 24VDC
