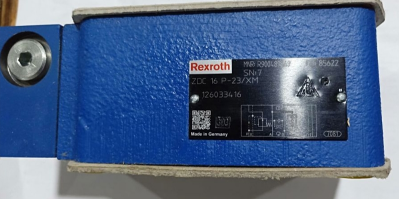

力士樂壓力補償器ZDC16P-2X/M型號

力士樂壓力補償器ZDC16P-2X/M型號

直管壓力補償器，是直管旁通壓力平衡型補償器管道應力分析應管道在設計條件下具有足夠的柔性，

防止管道因熱脹冷縮、管道支承或端點附加位移造成應力問題。

補償器由內壓的工作波和一個外壓的平衡波組成，能補償管系的軸向位移，

能通過自身結構使內壓產生的推力保持平衡，而不作用或很少作用于相連設備。

內外壓力平衡式波紋補償器補償量大，無內壓推力，彈性反力較小

補償器的補償量一般按下列公式計算

Δx=α(t1-t2)L

其中：

Δx —— 管道的熱伸長量，mm;

α —— 鋼管的線膨脹系數，mm/(m ℃), 一般碳鋼的系數為0.0133，不同材質的管線不同系數，如果您是其他材質的管線，可以追問我。

t1 —— 管內介質溫度，℃，管內介質指蒸汽、熱水、過熱水等;

t2 —— 管道安裝時的溫度,℃,

L —— 管道計算長度，m。

疊加閥

孔圖按 ISO 4401

通過安裝的梭閥為通道 P → A 或 P → B 提供負載補償

二通型號“P”

三通型號“PT”(NG10 ... 25)

與比例方向閥相互作用時的流量控制

力士樂壓力補償器ZDC16P-2X/M型號
