型號：

產品介紹：

功能 孔口? (mm) kv (l/min) Qn (Nl/min) Min÷壓力

K000-102-F1* 2/2 NC 0.6 0.15 10 0 ÷ 7

K000-102-F2* 2/2 NC 0.6 0.15 10 0 ÷ 7

K000-102-F3* 2/2 NC 0.6 0.15 10 0 ÷ 7

K000-105-F1* 2/2 NC 1 0.30 - 0 ÷ 3

K000-105-F2* 2/2 NC 1 0.30 - 0 ÷ 3

K000-105-F3* 2/2 NC 1 0.30 - 0 ÷ 3

電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。

一進二出：(ZC2/31) 當電磁閥線圈通電時，出介質端(2)路打開，路(3)關閉；當電磁閥線圈斷電時，出介質端路(2)關閉，路(3)打開；

二進一出：(ZC2/32) 當電磁閥線圈通電時，進介質端路(2)打開，路(3)關閉；當電磁閥線圈斷電時，進介質端路(2)關閉，路(3)打開；(此內閥兩進口端前必需加單向閥)

一進一出：常閉式(ZC2/3)---當電磁閥線圈通電時，接口2通向接口1，接口3關閉；當電磁閥線圈斷電時，接口2關閉，接口1通向接口3；

常開式(ZC2/3K)---當電磁閥線圈斷電時，接口3通向接口1，接口2關閉；當電磁閥線圈通電時，接口3關閉，接口1通向接口2。

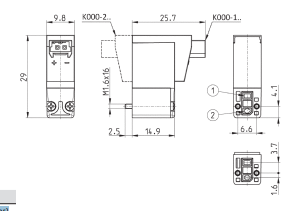

與供應：

1x 接口密封

2x 螺絲 M1.6x16

（UNI 10227 用于安裝在塑料或

UNI 7687 用于安裝在金屬上）

國防部。
