SMC5通電磁閥SY3220-5LZ-C6直接配管型

各系列閥的規格中未指示的場合，能使用到-10℃。

要采取措施，防止冷凝水及水分的固化和凍結。 ⑦⑦⑦⑦用于吹氣的場合 用于吹氣的場合

電磁閥用于吹氣場合時請使使用外部先導式。

請注意當內部先導、外部先導在同一集裝板內使用時，

吹氣有可能導致壓力下降、對內部先導閥造成影響。

給外部先導口供給已規定壓力范圍的壓縮空氣，使用

雙電控型在進行吹氣時，吹氣時請保持通電。 ⑧⑧⑧⑧安裝形式 安裝形式

安裝形式自由。

使用雙電控電磁閥進行瞬時通電時，請保持通電時間

在 0.1 秒以上。另根據 2 次側的負載條件，氣缸有誤

作動的可能，因此建議一直通電到氣缸運行到終端。 ②②②②泄漏電壓 泄漏電壓

特別是當開關元件與電阻器并列

使用及使用 C-R 元件(過電壓電壓

保護)對開關進行保護時，請注意

由于流過 C-R 元件的泄漏電流會引起泄漏電壓增加。

殘留泄漏電壓的大小請控制在下面所列的值以內。

DC 線圈時：額定電壓的 3%以下

AC 線圈時：額定電壓的 20%以下

在密閉的控制盤內使用電磁閥的場合，為了避免控制盤

內不會因為電磁閥的排氣而造成壓力的上升，并電

磁閥可以散熱，請設置換氣口等。 ???長期連續通電電電

?電磁閥連續通電時，由于線圈發熱、溫度上升可能會

造成電磁閥性能下降、壽命降及對周邊元件造成不良

影響。因此長時間通電或當 1 天之內通電時間長于斷電

時間的情況下，請使用 DC 規格及省電力型、或者另外

準備 VQ 系列功率型及長期通電型電磁閥。另外，根

據使用條件(特別是 DC 規格的電磁閥)，使用上記以外

的電磁閥時請與本公司確認。而且，電磁閥為 N.O.(常

閉型)時，也有縮短通電時間的方法。 ?在控制盤內使用電磁閥時，請采取使電磁閥的溫度可

保持在規定范圍內的放熱對策。特別要注意的是，在集

裝板上相鄰 3 連以上的同時長時間作動的情況下，溫度

會大幅上升

)泄漏電壓

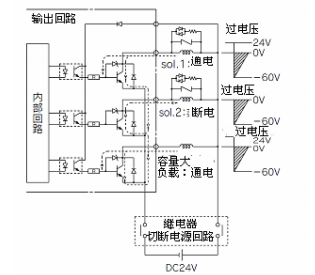

輸出元件的過電壓保護回路中使用緩沖回路(C-R 元 件)時，由于在 OFF 時有少量電流流過，所以有可能

造成閥的復位不良。過上記容許值使用時，需要

采取連接電阻等對策。

2)小負荷容許量(小負荷電流)

當閥的消費電流小于輸出元件的小負荷容量及機

器較少時，輸出元件不能正常交替時請與本公司確

認
