銷售菲尼克斯PHOENIX浪涌保護器

   PT-IQ-5-HF+F-5DC-UT - 2800798

技術數據

尺寸

高度 91 mm

寬度 17.7 mm

環境溫度（運行） -40 °C ... 70 °C

環境溫度（存放/運輸） -40 °C ... 85 °C

海拔 ≤ 4000 m (平均海拔（標準海拔零點以上）)

保護等級 IP20

深度 77.5 mm (7.5 mm（含DIN導軌）)

針距單位 1 分區

環境條件

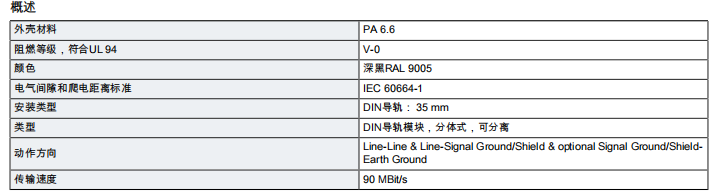

概述

外殼材料 PA 6.6

阻燃等級，符合UL 94 V-0

顏色 深黑RAL 9005

電氣間隙和爬電距離標準 IEC 60664-1

安裝類型 DIN導軌： 35 mm

類型 DIN導軌模塊，分體式，可分離

動作方向 Line-Line & Line-Signal Ground/Shield & optional Signal Ground/ShieldEarth Ground

傳輸速度 90 MBit/s

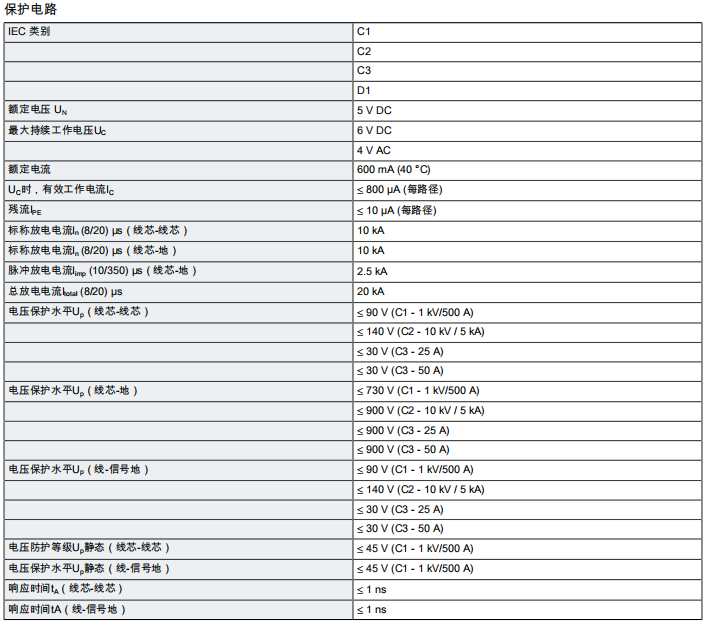

保護電路

IEC 類別 C1

C2

C3

D1

額定電壓 UN 5 V DC

持續工作電壓UC 6 V DC

4 V AC

額定電流 600 mA (40 °C)

UC時，有效工作電流IC ≤ 800 μA (每路徑)

殘流IPE ≤ 10 μA (每路徑)

標稱放電電流In (8/20) μs（線芯-線芯） 10 kA

標稱放電電流In (8/20) μs（線芯-地） 10 kA

脈沖放電電流Iimp (10/350) μs（線芯-地） 2.5 kA

總放電電流Itotal (8/20) μs 20 kA

電壓保護水平Up（線-信號地） ≤ 90 V (C1 - 1 kV/500 A)

≤ 140 V (C2 - 10 kV / 5 kA)

≤ 30 V (C3 - 25 A)

≤ 30 V (C3 - 50 A)

電壓防護等級Up靜態（線芯-線芯） ≤ 45 V (C1 - 1 kV/500 A)

電壓保護水平Up靜態（線-信號地） ≤ 45 V (C1 - 1 kV/500 A)

響應時間tA（線芯-線芯） ≤ 1 ns

響應時間tA（線-信號地） ≤ 1 ns

電壓保護水平Up（線芯-線芯） ≤ 90 V (C1 - 1 kV/500 A)

≤ 140 V (C2 - 10 kV / 5 kA)

≤ 30 V (C3 - 25 A)

≤ 30 V (C3 - 50 A)

電壓保護水平Up（線芯-地） ≤ 730 V (C1 - 1 kV/500 A)

≤ 900 V (C2 - 10 kV / 5 kA)

≤ 900 V (C3 - 25 A)

≤ 900 V (C3 - 50 A)

1.三端隔離放大器

    a.可組態三端隔離放大器

    MCR-C-UI-UI-DCI

    MCR-C-UI-UI-450-DCI

    MCR-C-UI-UI-DCI-NC

    MCR-FL-C-UI-UI-DCI-24/230

    MCR-FL-C-UI-UI-B-DCI-24/230

b.標準三端隔離放大器

    MCR-C-I-I-00-DC

    MCR-C-I-I-04-DC

    MCR-C-I-U-0-DC

    MCR-C-I-I-40-DC

    MCR-C-I-U-4-DC

    MCR-C-U-I-0-DC

    MCR-C-U-I-4-DC

    MCR-C-U-U-DC

    MCR-C-U-I-10B-0B-DCI

    MCR-C-U-I-10B-4-DCI

   2.可組態信號倍增器

    MCR-FL-C-UI-2UI-DCI

    MCR-FL-C-UI-2UI-DCI-NC

    3.饋電隔離器

    MCR-CPSS-I-I-44-E

    MCR-CPS-I-I-44-E

    4.可組態無源隔離器

    MCR-CLP-UI-I-4

    MCR-CLP-UI-I-4-NC

    5.單/雙通道無源隔離器

    MCR-SL-1CLP-I-I-00-4KV

    MCR-1CLP-I-I-00

    MCR-2CLP-I-I-00
