日本SMC的集裝式手動閥描述

日本SMC的集裝式手動閥描述

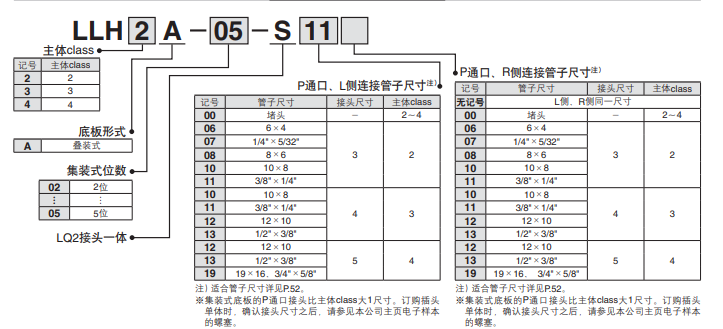

LLH3A-03-03-C

LVH 系列 手動型 螺紋擰入型 集裝式

●閥體材質: New PFA/SUS/PPS

●適合鎖定式·非鎖定式

●集裝式型號:LLH2，LLH3，LLH4

字段描述 字段取值 取值描述

主體等級 3 主體等級 3

集裝位數 03 3位

接管口徑 03 3/8

螺紋的種類 - Rc

SMC的減壓閥正常運行的調試工作

SMC減壓閥的安裝應在供水管網試壓、沖洗合格后進行,檢查管道試壓及沖洗記錄。

2.SMC減壓閥安裝前應檢查其規格型號應與設計相符、閥外控制管路及導向閥各連接件不應有松動、外觀應無機械損傷,并應閥內異物。

3.為了操作和維護方便,減壓閥一般直立安裝在水平管道上。比例式SMC減壓閥宜垂直安裝,當水平安裝時單呼吸孔減壓閥其孔口應向下,雙呼吸孔SMC減壓閥其孔口應呈水平位置;可調式SMC減壓閥宜水平安裝,閥蓋應向上。

4.SMC減壓閥安裝必須嚴格按照閥體上的箭頭方向保持和流體流動方向一致。如果水質不清潔含有一些雜質,必須在SMC減壓閥的上游進水口安裝SMC過濾器(我們建議過濾精度不于0.5mm)。

5.應在進水側安裝過濾器,并宜在其前后安裝SMC控制閥。

6.為了防止閥后壓力壓,應在離閥出口不少于4M處安裝一個SMC減壓閥。如果需要將減壓閥安裝在熱水系統時,您必須在減壓閥和膨脹水箱之間安裝止回閥。這樣既可以讓膨脹水箱吸收由于熱膨脹而增加的水的體積,又可以防止熱水回流或壓力波動對減壓閥的影響,確保減壓閥長期正常工作。SMC減壓閥在管道中起到一定的止回作用,為了防止水錘的危害,也可安裝小的膨脹水箱,防止損壞管道和閥門,SMC過濾器必須安裝在減壓閥的進水管前,而膨脹水箱必須安裝在減壓閥出水管后。
