本體側面的窗口是防止連接時相互干擾的通信窗口。不能使用另售的手持式控制臺E3X-MC11，請注意。
傳感器入光過大時，相互干擾防止功能有時不起作用。此時，請調整靈敏度旋鈕使用。
僅連接E3X-NA系列的光纖放大器時，防止相互干擾功能有效。

（連接）

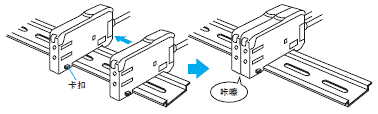

1 各將1臺放大器本體安裝在DIN軌道上。

2 滑動本體，對準前端的卡扣連接，直到聽到“咔嚓”的聲音。

（拆卸）
滑動放大器本體，將每臺放大器分別拆下。
（請勿在連接狀態下從DIN軌道上拆下放大器)

注1. 連接使用時，可使用的環境溫度因連接數量而異，請確認“額定規格/性能”。
　2. 連接或拆卸時請務必切斷電源。

E3X光纖放大器單元采用單觸鎖定方式。請按照以下方法拆裝光纖。

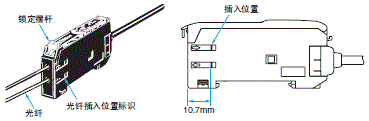

1 光纖安裝
抬起保護罩，按照光纖放大器側面的插入標記插入光纖，然后按下鎖定扳鈕。

注： 同軸型等光纖單元的一側有投光側顯示時，請將有投光側顯示的元件插入投光部。有無投光側顯示，請參見各放大器單元的外形圖。

2 放大器單元拆裝
抬起保護罩，將鎖定扳鈕向上扳，即可拔出放大器單元。

注： 為維持光纖的特性， 請?jiān)诖_定鎖定解除后再拔下光纖。

3 放大器單元拆/裝時的注意
光纖放大器的鎖定及解鎖請?jiān)?10～+40°C的溫度范圍內進行。

光通信窗口上附著灰塵、臟東西等時有可能無法通信，請務必灰塵、臟東西等之后再使用。

請務必在安裝保護罩之后使用。

1 將母/子接插件插入光纖放大器直至聽到“咔嗒”聲為止。

2 安裝母/子接插件后，連接光纖放大器。

3 請將附帶的標簽貼在母/子接插件的非接觸面上。

注： 標簽請貼在凹槽處。

1 將子機水平滑開。

2 待母/子機完全分開后，按下接插件上的扳鈕取下。（請勿在連接的狀態下拆卸接插件。）

請?jiān)诠饫w放大器因安裝方法等原因發生活動時使用。
請用鉗子等摘除母光纖放大器的卡扣。

傳感器底面帶有去除卡扣的機構。

1 把要摘除的卡扣插入其它光纖放大器的狹縫中。

2 轉動光纖放大器摘除卡扣。

E3X-CN11為30N以下， E3X-CN12為12N以下
