費斯托兩位三通電磁閥資料保存

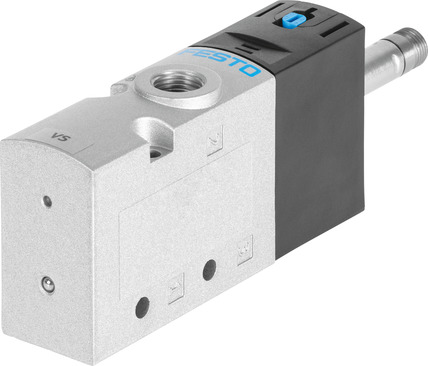

德國FESTO兩位三通通用型方向控制閥

技術參數

閥功能

兩位三通，常閉，單穩態

螺釘材料

鍍鋅鋼

搭接

正重疊

驅動方式

電控

閥尺寸

21 mm

標準標稱流量

700 l/min

工作氣口

G1/8

工作壓力

2.5 bar ... 10 bar

設計

活塞閘閥

復位類型

氣動彈簧

c UL us - (OL)

公稱通徑

5.7 mm

短型號代碼

VUVS

排氣功能

帶節流選項

密封原理

軟密封

安裝位置

可選

手控裝置

鎖定式

按鈕式

先導類型

先導驅動

先導氣源

內先導

流向

不可逆

符號

00991655

b 值

0.35

C 值

2.9 l/sbar

關閉時間

21 ms

打開時間

14 ms

0 信號的*大正向測試脈沖

1900 μs

信號為 1 的*大負向測試脈沖

2700 μs

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

抗振性

運輸應用測試，嚴重性等級 2，符合 FN 942017-4和 EN 60068-2-6

耐沖擊性

沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

介質溫度

-10 °C ... 60 °C

先導介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

環境溫度

-10 °C ... 60 °C

產品重量

138 g

安裝方式

在氣路板上

要么：

帶通孔

通風接口

非管式

先導排氣口 82

M5

氣接口，氣口 1

G1/8

氣接口，氣口 2

G1/8

氣接口，氣口 3

G1/8

材料說明

RoHS 合規

密封件材料

HNBR

NBR

外殼材料

壓鑄鋁

帶涂層

活塞式滑閥材料

精制鋁合金

同款產品型號表

電磁閥

VUVS-L20-B52-D-G18-F7

575251

電磁閥

VUVS-L20-B52-D-G18-F7-1C1

575265

電磁閥

VUVS-L20-B52-D-G18-F7-1C1+G

8059137

電磁閥

VUVS-L20-B52-ZD-G18-F7

575682

電磁閥

VUVS-L20-B52-ZD-G18-F7-1C1

575683

電磁閥

VUVS-L20-M32C-AD-G18-F7

575255

電磁閥

VUVS-L20-M32C-AD-G18-F7-1C1

575269

電磁閥

VUVS-L20-M32C-AD-G18-F7-1C1+G

8059133

VUVS-L20-M32C-AZD-G18-F7

575257

VUVS-L20-M32C-AZD-G18-F7-1C1

575271
