可用的閥配置

多功能的6600系列提供了高流量，極快的響應速度以及較長的使用壽命

緊湊型包裝，并具有以下配置：

?2位操作員，單或雙操作員（電磁或遠程操作）。

?3位雙操作員-封閉中心，開放中心或壓力中心（電磁閥或

遠程空氣）。

?單壓力或雙壓力。

?個人基礎。

?內部先導或用于真空至25 PSI主閥壓力的外部先導。

?提供手動和機械操作員。

遠程空氣先導閥

這些遠程空中版本具有：

?大型的經過檢查的蓄能器，用于單個遠程空氣模型上的空氣/彈簧復位。

?底座中的所有管道連接，包括遠程空氣先導氣源。

?非潤滑或潤滑服務。

遠程空氣先導閥，先導閥

這些特殊的空中版本與遠程飛行員駕駛的機型具有相同的功能，

但還具有以下特點：

?手動操作員和指示器。

?能夠使用與主閥壓力不同的先導信號壓力。先導信號

不管主閥壓力如何，大壓力可以在20到150 PSIG之間。

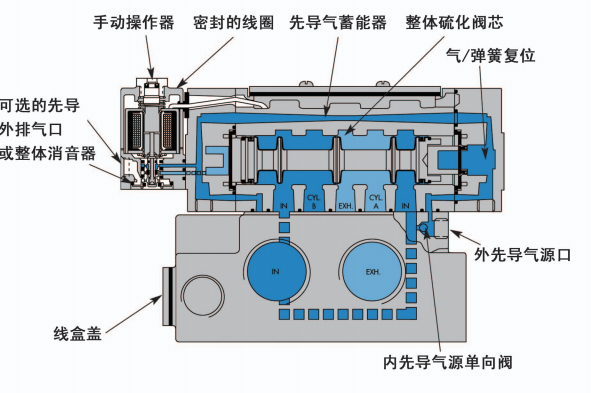

1.閥芯平衡，不受以下因素影響

壓力。

2.短沖程，高流量。

3.高換檔力。

4.經檢查的蓄能器大程度地

先導壓力。

5.的返回力歸功于

機械彈簧和空氣彈簧的組合。

6.粘結線軸，摩擦小，移位

像玻璃一樣完成孔

7.擦拭效果消除粘連。

8.先導閥帶平衡錐閥，高流量，

短而一致的響應時間。

壓縮空氣，真空，惰性氣體

內部先導：?jiǎn)尾僮鲉T和3位：25-150 PSI雙操作員：10-150 PSI

外部先導：真空至150 PSI

單人操作員和3個職位：25-150 PSI雙重操作員：10-150 PSI

不需要，如果使用，請選擇中度苯胺點潤滑劑（180°F至210°F之間）

40微

0°F至120°F（-18°C至50°C）

3/4英寸：（9.0 Cv），1英寸：（9.6 Cv）

200立方厘米/分鐘

環氧樹脂封裝-A類電線-連續工作

額定電壓的-15％至+ 10％

咨詢

涌入：14.8 VA保持：10.9 VA

= 1至17.1 W

24 VDC（8.5 W）通電：18毫秒斷電：20毫秒

120/60通電：15-25毫秒斷電：19-28毫秒
