產品型號

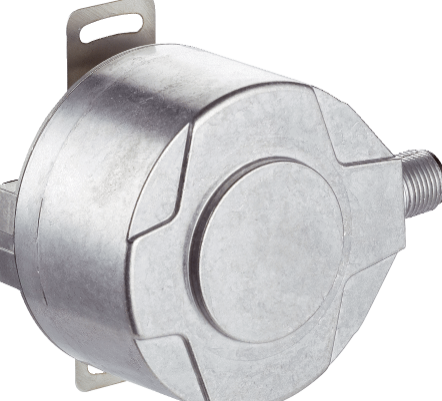

DFS60E-BDEC00500訂貨號: 1054332

技術參數

顯示全部 隱藏全部

性能

每轉的脈沖500

測量步距90° 每圈的電/脈沖

測量脈沖寬度偏差，非“二進制”脈沖數± 0.2°

誤差限值± 0.3°

初始化時間40 ms

接口

通訊接口增量式

通信接口詳情HTL / Push pull

信號通道數量6 通道

電氣參數

連接類型插頭, M12, 8 針, 徑向

工作電流40 mA

功耗≤ 0.5 W (無負荷)

供電電壓10 V ... 32 V

負載電流≤ 30 mA

輸出頻率≤ 300 kHz

參考信號，數量1

參考信號，位置90°, 電氣，與 A 和 B 進行邏輯連接

極性反接保護?

輸出端短路保護? 1)

MTTFd：危險故障間隔時間300 年 (EN ISO 13849-1) 2)

1) 與另一個通道、US 或 GND 短路，*大允許時間 30 s.

2) 本產品是標準產品，而不是一個按照機械指令制作的安全部件。計算基于組件的額定負荷、40°C 的平均環

境溫度、8760 小時/年的使用頻率。所有電子故障均被視為危險故障。詳細信息請參見編號為 8015532 的文檔.

機械參數

機械規格盲孔空心軸

軸直徑10 mm

重量0.2 kg

材料、軸金屬

材料，法蘭鋁

材料、外殼壓鑄鋁

啟動轉矩0.8 Ncm (+20 °C)

工作轉矩0.6 Ncm (+20 °C)

允許靜態/動態軸向軸位移± 0.5 mm / ± 0.2 mm

允許靜態/動態徑向軸位移± 0.3 mm / ± 0.1 mm

工作轉速≤ 6,000 min?1 1)

轉動慣量40 gcm2

軸承使用壽命3.6 x 10^10 轉

角加速度≤ 500,000 rad/s2

1) 自發熱為 3.3 K/1,000 rpm，設計工作溫度范圍時注意.

環境參數

電磁兼容性根據 EN 61000-6-2 和 EN 61000-6-3

外殼防護等級

IP67, 外殼側，插頭連接 (根據 IEC 60529 標) 1)

IP65, 軸側 (根據 IEC 60529 標準)

允許相對濕度90 % (光學掃描元件不允許冷凝)

運行溫度范圍0 °C ... +85 °C

儲存溫度范圍–40 °C ... +100 °C, 無包裝

抗沖擊能力50 g, 6 ms (根據 EN 60068-2-27)

抗振能力20 g, 10 Hz ... 2,000 Hz (根據 EN 60068-2-6)
