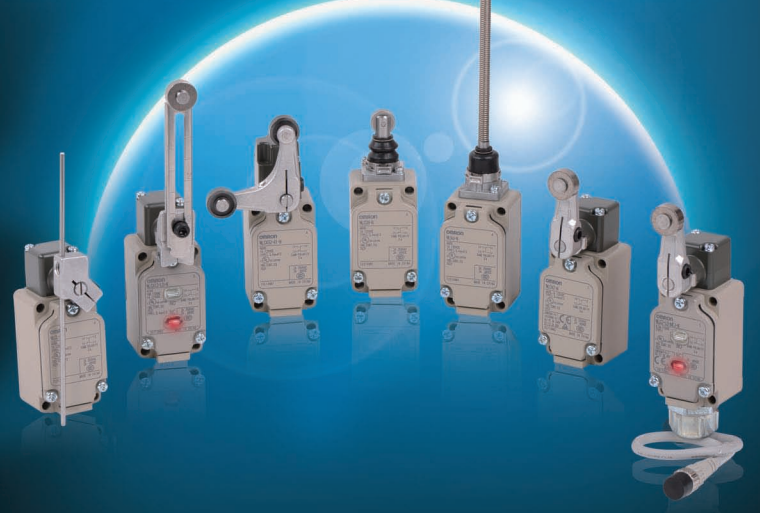

E2E-X5F1實物圖，兩回路限位開關

E2E-X5F1實物圖，兩回路限位開關

產品的技術規格資料

性能

性能全解

額定規格/性能

一般型/耐環境型

■額定規格

●螺絲緊固端子

●動作顯示型

■性能

注1：上述數值為初期值。

注2：耐壓的括號內數值為高靈敏度型的數值。

*1. 壽命的數值為使用溫度5～35℃、使用濕度40～70%RH

時所測的數值。

*2. 高靈敏度型及觸須型的壽命為 1,000 萬次以上。

*3. 高靈敏度型為 50 萬次以上。

*4. 接插件型為 1,500V。 *5. 觸須型除外。

*6. 對于耐熱型，為＋ 5 ～＋ 120 ℃。

非感性負載（A） 感性負載（A）

阻性負載 燈負載 感性負載 電動機

負載

NC 30A以下

（15A以下 *）

NO 20A以下

（10A以下 *）

注1：上述數值表示穩定電流。

注2：所謂感性負載，是指功率因數

0.4以上(AC)、時間常數7ms以

下(DC)時的負載。

注3：所謂燈負載，指的是有10倍的

浪涌電流時的負載。

注4：所謂電動機負載，指的是有6

倍的浪涌電流時的負載。

防護等級 IP67

壽命 *1

機械 1,500萬次以上 *2

電氣 75萬次以上

（250VAC 3A，阻性負載時）*3

容許操作速度 1mm～1m/s（WLCA2-N時）

容許操

作頻率

機械 120次/分鐘

電氣 30次/分鐘

額定頻率 50/60Hz

絕緣電阻 100M?以上（DC500V兆歐表）

接觸電阻 25m?以下

（初期值、內置開關單品）

耐電壓

同極端子間 AC1,000V（600V）

50/60Hz 1min

各端子與地線

之間

AC2,200V（1,500V）

50/60Hz 1min *4

各端子與不帶

電金屬部之間

AC2,200V（1,500V）

50/60Hz 1min *4

耐振動 誤動作 10～55Hz 雙振幅1.5mm *5

耐沖擊 耐久 1,000m/s2以下

誤動作 300m/s2以下 *5

使用環境溫度 －10～＋80℃（無結冰）*6

使用環境濕度 35～95％RH

重量 約255g（WLCA2-N時）
