描述 IR1000·2000·3000 系列 減壓閥

●張力控制

●接觸壓力控制

●設定靈敏度：0.2%F.S.以內

●重復精度：±0.5%F.S.以內

字段描述 字段取值 取值描述

閥體大小 3 IR3000型

設定形式 0 基本型(手輪)

壓力設定范圍 2 0.01-0.8MPa

螺紋的種類 - Rc

接管口徑 04 1/2

附件 - 無

追記號1 - 無

追記號2 - 無

訂制規格 - 標準

本產品的技術文章

smc減壓閥的工作原理及結構

　　工作原理及結構：減壓閥出廠時，調節彈簧處于未壓縮狀態，此時

主閥瓣和付閥瓣處于關閉狀態，使用時按順時針轉動調節螺釘，壓縮調節彈簧，使

膜瓣移頂開付閥瓣，介質由a孔通過付閥座到b孔進入活塞上方，活塞在介質壓力

的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后。同時由c孔進入膜

片下方，當閥后壓力過調定壓力時，推動膜片上移壓縮調節彈簧，付閥瓣隨之向

關閉方向移動，使流入活塞上方的介質減小，壓力也隨之下降，此時的主閥瓣在主

瓣彈簧力的推動上下移，使主閥瓣與主閥座的間隙減小，介質流量也隨之減小，

使閥后壓力也隨之下降到新的平衡，反之當閥后壓力于調定壓力時，主閥瓣

與主閥座的間隙增大，介質流量也隨之增加，使閥后壓力也隨之增高達到新的平衡。

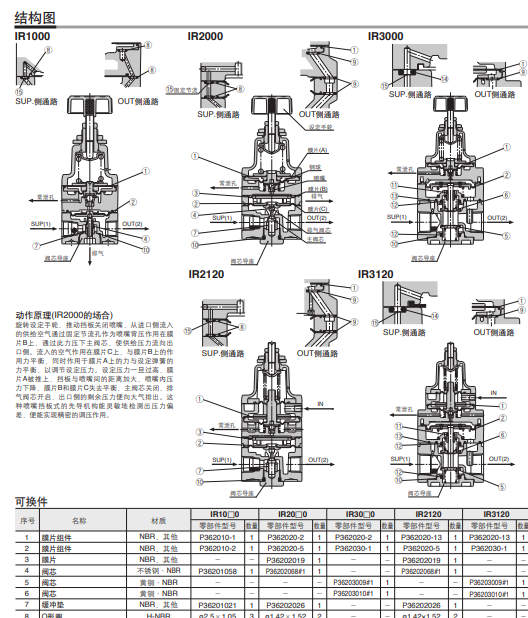

產品尺寸圖
