堅固，耐磨的吸盤PFYN（3），帶單個密封唇，由吸盤PFG（2）和連接管嘴（1）組成

將乳頭插入直徑 大為50毫米的杯子中

將乳頭擰入直徑60毫米或以上的杯子上的金屬鑲嵌物中（硫化到杯子上）

在每個乳頭系列中，可以根據需要組合替換的乳頭和乳頭

圓形波紋管吸盤，2.5倍，用于處理極端敏感的工件

( 佳阻尼效果)處理表面極不均勻的工件，

如管道( 佳適配) 凹面和凸面）內部支撐（直徑52毫米）

防止工件被吸入特殊設計的褶皺允許在循環時間很短的系統中使用。

堅固，耐磨的吸盤FSG（3）與單密封唇，由吸盤FG（2）

與2.5倍和連接乳頭（1）所有乳頭插入吸盤直徑。

在每個奶嘴系列底部帶有支撐件的52mm或更多的支撐件，

可根據需要組合更換杯和奶嘴

工件形狀和尺寸范圍廣，工件放置時吸力高，阻尼效果 佳，

吸杯沖程過高，很好地適應了曲面工件的要求。

薄壁工件無永 久變形的研究

吸盤FSG（彈性體部件+連接接頭）未組裝。

交貨包括：FG-彈性體部件的吸盤，可在各種直徑和材料連接中使用。

在SA-NIP型奶嘴上-可提供各種可用的備件：吸盤FG、連接接頭SA-NIP

圓形波紋管吸盤，1.5倍，用于處理極端敏感的工件

(由于折疊和光滑的密封唇而產生的 佳阻尼效果)

處理不均勻表面的工件 CH為管道（折疊允許對凹面和凸面進行 佳適配）

具有單一密封唇的耐用耐磨吸杯FSGA(3)，

由帶有1.5倍折疊的吸盤FGA(2)和連接接頭(1)組成，

所有乳頭均插入直徑為1mm的吸盤中。

乙25毫米或以上，底部支持與每個乳頭家庭，

更換杯和乳頭可以結合根據需要。

對于范圍廣泛的不同工件，很好地適應彎曲或不均勻的工件表面，

高吸力和 佳阻尼效果，在放置過程中對工件具有良好的阻力。

 在高加速度值下的水平力。

用于在吸盤和壓縮空氣供應處理之間安裝所有類型的具有操縱器、

工業機器人和進給系統的工件的直列式噴射器

陽極化鋁噴嘴系統體，由黃銅真空發生器制成，帶有單噴嘴，

壓縮空氣入口(1)排氣出口(2)真空入口(3)

用于在吸盤和壓縮空氣供應之間安裝的直列式噴射器，

其小尺寸和重量是由于鋁主體

不需要昂貴的軟管安裝；真空是直接產生在使用點，

非常節省空間的安裝；的受限空間和高度動態的移動。

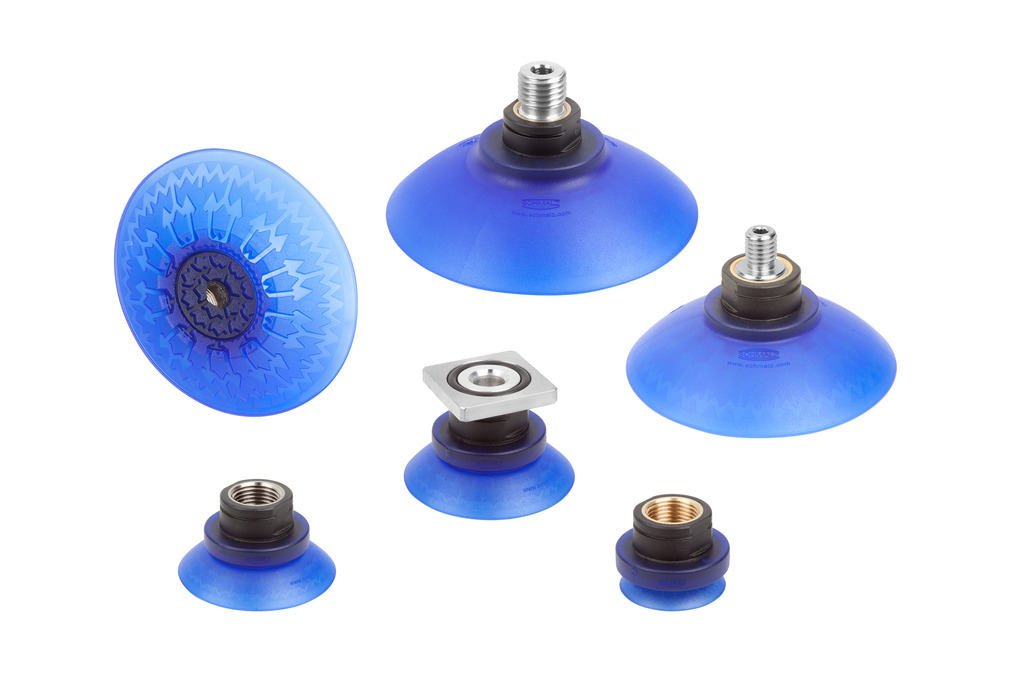

圓平吸盤，用于處理光滑或稍粗糙表面的平面工件處理熱工件

（HT1、SI、FPM）敏感工件的標記和抗靜電處理。（HT1和AS版本）

堅固耐磨吸杯pfyn(3)單密封唇，由吸盤pfg(2)和連接乳頭(1)連接乳頭

(1)插在直徑達50 mm的乳頭螺紋上。

o在每個乳頭家族中直徑為60毫米或以上的杯子上鑲嵌金屬(硫化至杯子)，

可根據需要將更換杯和乳頭組合在一起。

不同材質，直徑范圍寬，較優形狀，底部?jī)?nèi)容積支架。

用于各種尺寸和類型工件高吸力的寬范圍的應用

(高溫、抗靜電、標記、耐化學品)的吸盤 對于小尺寸的力，

對于非常短的循環時間，沒有Perman。薄壁工件的變形

吸盤PFYN(彈性體部分連接乳頭)是交付未裝配(直徑120毫米及以上的組裝)。

輸送包括：PFG型吸盤-彈性體部分，AVA 各種直徑和材料的不可用.

SA-nip型連接乳頭-可與各種螺紋可用的零件：吸盤pfg，連接乳頭SA-nip

圓形扁平吸盤，適用于多班作業，周期極短，處理油性金屬板材(汽車)，

紙板和木材板材。 磨料工件，如粗糙的硬紙板

堅固耐磨的pfyn(3)單密封唇吸盤，包括吸盤pfg(2)，

由vulkollan vu1和連接乳頭(1)正連接到乳頭的吸盤組成；

即使在每個乳頭家庭中處理重物時，更換杯和乳頭也可以按需要組合。

材料Vulkollan Vu1，耐撕裂性好，耐化學品溫度：

-40°C至80°C，短期耐100°C極磨損，

約10-12 mm至D。 在53516的底部支撐

具有極高的耐磨性能，不受油的影響(金屬板材的處理)，

適用于在極和高溫下使用，壽命比標準高20倍。

NBR薄壁工件無永 久變形

用于處理具有較厚的密封唇的光滑、平的工件系列SPUB的圓形吸盤：

處理具有稍微粗糙的表面的工件，例如木材或鱗片狀金屬板系列

具有集成剝離插入件的AE：處理薄金屬板（近似值）。

1.0-2.5mm）；克服了帶觸摸閥的紙張系列SPUTV之間的自粘：

未使用的SUPt1的停用 防止多余空氣進入杯子

吸盤式SPU，由密封圈(3)和鋁制支撐板(1)組成，

密封環固定在支撐板上，正鎖內密封邊緣(4)，

以便更好地密封 表面稍粗糙的側真空連接器(2)

通常用插頭(粘合到特殊安全的位置)密封的系列SPU電視：

已經安裝的觸閥SPU AE：剝離插入在 底部已安裝

底部支架，內容積小，直徑范圍寬， 佳形狀

薄壁工件無永 久變形，周期很短，周期次數較寬，

適用于許多不同類型的工件，盡管尺寸小，吸力高
