R900561274現貨售換向閥，在上海倉庫
注意事項：
不得為電磁線圈噴漆。
必須禁止同時啟動一個閥的 2 個線圈。
快速接通
對于線圈側的加速切換，可以用兩倍的電壓控制具有單個連接和公稱電壓為 12 V 或 24 V 的閥門，長 100 ms（有關脈寬調制請參閱樣本 30362）。在此連接中，允許的*大切換頻率減少至 3 1/s。
衰減換向
對于 "A12" 型閥門，打開和關閉過程可能衰減（平穩換向）。通過這種方式，可以顯著減少系統中的換向沖擊。
技術手冊
組件系列 6X
*大工作壓力 350 bar
*大流量 (DC) 80 l/min
*大流量 (AC) 60 l/min
特征
三位四通、二位四通或二位三通型號
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶定位孔）
高功率線圈，可選旋轉 90°
電氣連接作為單個或對中連接
輔助操縱裝置，可選
閥芯位置監控，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合電壓指令 2014/35/EU
電磁線圈是經過認可的組件，帶有 UR 標記，符合 UL 906，版本 1982，可選
通過 CSA C22.2 no. 139-1982 ，可選
注意：
連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有定位器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。
由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。
型號 4WE 6 E6X/...E...
節流插件
根據主要工作條件，如果在切換過程中可能出現流量過閥的性能限制的情況，將需要使用節流插件。

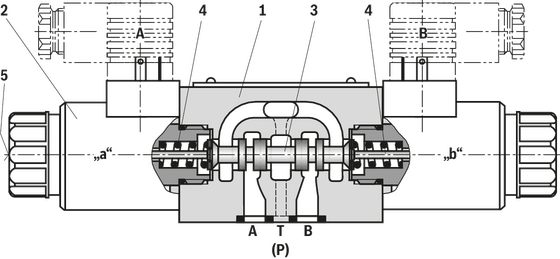

本產品的尺寸詳情
1 | 線圈“a” |
2 | 線圈“b” |
3 | 不帶手動應急操作 |
5 | 手動應急操作“N” |
6 | 可鎖定手動應急操作 "蘑菇按鈕"（小型）"N4" |
10 | 不帶連接器 "K4" 線路的連接插頭（單獨訂購，請參閱 "附件"） |
14 | 帶連接器 "K4" 線路的連接插頭（單獨訂購，請參閱 "附件"） |
18 | 銘牌 |
19 | 油口 A、B、P 和 T 帶相同的密封圈 注意: 這些油口已根據各自任務明確確定，不得隨意互換或關閉。 |
20 | 在 B 側帶有一個線圈的閥的保護塞 |
21 | 在 A 側帶有一個線圈的閥的保護塞 |
22 | 拆下連接插頭/直角式插座所需的空間 |
23 | 拆卸線圈所需的空間；尺寸 () 型號 "= UR" |
24 | 安裝螺母，緊固扭矩MA = 4+1 Nm |
25 | 油口安裝面符合 ISO 4401-03-02-0-05（帶定位孔，用于符合 ISO 8752-3x8-St 標準的定位銷，物料號為 R900005694，單獨訂購）的規定 |
26 | 備選夾持長度 ()：22 mm |
尺寸以 mm為單位
