橢圓型SCHMALZ扁平吸盤，高溫應用

橢圓型SCHMALZ扁平吸盤，高溫應用

產品資料

橢圓形扁平吸盤，用于動態處理高達250°C的熱金屬板

成型后卸載例如細長工件

處理薄鋁板時不會變形或拉深

例如在汽車工業中用于壓機線的進紙器系統中使用

不含硅的特殊材料HT2

大型結構化內部支撐

柔軟而靈活的密封唇

您的利益...

不含PWIS（油漆潤濕障礙物質），長期耐高溫達250°C

工件無深沖；能夠承受較大的橫向力

即使在輕微彎曲的表面上也具有良好的密封性

尺寸：60 x 23至100 x 50毫米

材質：HT2

連接接頭已硫化至彈性體零件

賽歐100x50 HT2-65 G1 / 4-IG

10.01.05.00754

扁平吸盤（橢圓形），用于動態處理

尺寸（長x寬）：100 x 50毫米

吸盤材料：

高溫材料HT2

材料硬度：65°Sh

耐熱性：200°C

奶嘴材料：黃銅，鍍鎳

真空連接：G1 / 4“ -F

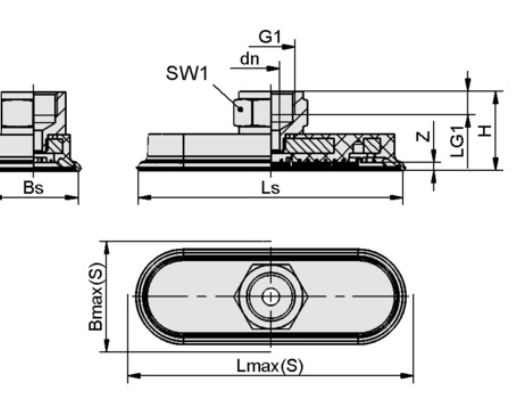

尺寸圖片

屬性 值

吸力（-600mbar） 217牛

橫向力 177 N

體積 20立方厘米

曲線半徑（小值）（凸） 75毫米

軟管直徑（平均）d 6毫米

尺寸（長x寬） 100 x 50

連接 G1 / 4“ -F

折數 0

吸盤材質 高溫 HT2材料

材料硬度[邵氏A] 65邵氏A

耐溫性 200度

重量 91.6克

產品系列 賽夫
