帶逆流止回閥，SUN先導式比例節流閥

帶逆流止回閥，SUN先導式比例節流閥

數據

系列0

容量5加侖

磁滯（帶抖動）15％

線性（帶抖動）3％

重復性（帶抖動）3％

TJ抖動頻率140赫茲

*大工作壓力3000 psi

110 SUS（24 cSt）時的*大閥門泄漏0.004in3/ min。@ 3000 psi

檢查破裂壓力100 psi

粘度范圍SUS

標稱死區（占輸入的百分比）48％

響應時間-典型50毫秒

開關頻率*高15,000 循環/小時

閥六角尺寸3/4英寸

閥門安裝扭矩20-25磅力英尺

型號重量0.35磅

技術特點

FLeX系列比例閥與Sun的XMD可擴展移動驅動器完全兼容。

設計和測試了1000萬個開關操作周期。

過新的NFPA測試標準T2.6.1 R2014的疲勞強度和爆破壓力等級。

有和沒有浪涌保護功能的線圈端接和電壓選項多種多樣。請參閱“配置”部分。

線圈連接器選件的額定值高達IP69K。有關詳細信息，請參見各個線圈產品頁面。

該閥使用740系列功率線圈。

與同類競爭性閥門相比，線性度和分辨率得到改善

使用CFD流體模擬進行設計，以優化幾何形狀。

為了獲得*佳性能，應使用具有電流反饋和可調抖動（100-250 Hz）的放大器。

使用頁面頂部的鏈接可獲取此型號的完整數據表。

結合了Sun浮動式結構，以*大程度地減少由于過大的安裝扭矩和/或型腔/料筒加工變化而導致內部零件粘結的可能性。

額定差壓為200 psi（14 bar）的能力。

根據電路要求，當使用帶有外部補償器的FPB *時，可能需要繞過補償器的反向自由流量檢查。

該閥的所有配置均包括鋅鎳鍍層，作為1000小時鹽霧防護的標準配置。

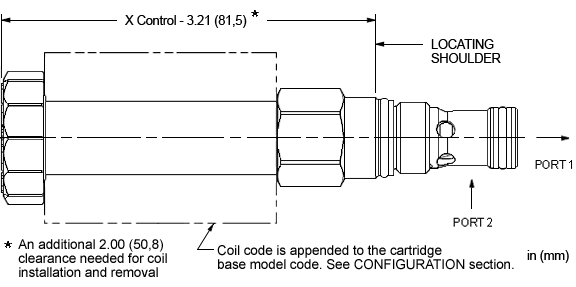

產品圖片

線路圖
