解析：

主要用途例

延遲真空電磁閥（HVL系列）的使用目的

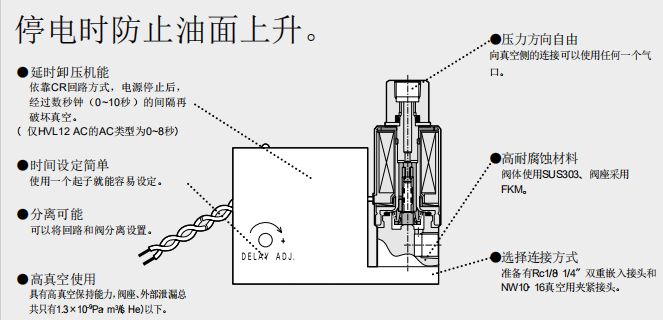

停電時防止油面上升

通常機器停止后，真空室和泵之間的配管通過閥1返回大氣，防止油面上升

（油旋轉進入配管）。但是為了保護真空室（真空度保持、防止污染），閥2完

全關閉后，有必要使配管內向大氣開放。

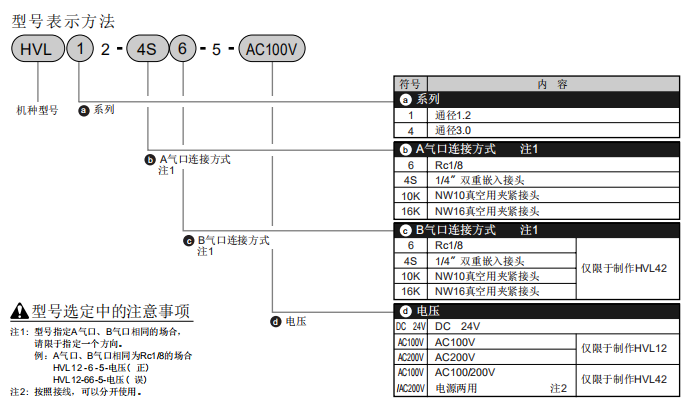

項 目 HVL12 HVL42

使用流體

適用壓力范圍

 Pa（abs）

閥座泄漏

 Pa?m3

/s(He)

外部泄漏

 Pa?m3

/s(He)

耐壓 MPa

流體溫度 ℃

環境溫度 ℃

通徑 mm

安裝方向

頻度

接管口徑

Cv值

延遲時間

額定電壓

電壓允許變動

功率 W

JIS符號

空氣、氮?dú)猓ㄗ?）

O.5次/分以下

Rc1/8、1/4″雙重嵌入接頭、NW10.16真空用夾緊接頭

DC24V、AC100V、AC200V（HVL42：AC100V/200V電源共用，接線可以分開使用）

額定電壓的±10％
