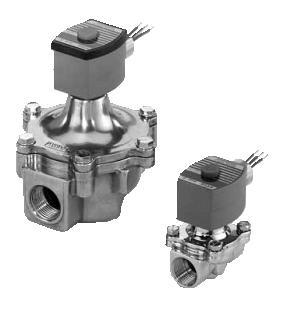

電壓范圍為100-240和24-120的線圈有三根引線，24英寸長（2紅色為

電源輸入，并在必要時接地一根綠色引線）。這兩個版本非極性敏感。

電壓范圍為12-24 / DC的線圈有3根引線，一根紅色，一根黑色和一根綠色。這個

線圈極性敏感。紅色引線是正面，黑色是負面，綠色是地線。該電磁閥也具有極性保護功能。

浪涌電流：使用的電源，接線和輸出設備需要具有浪涌額定值

等于或大于下表中規定的浪涌電流值（適合于電壓范圍）。

新一代線圈適用于使用不過下表中所示的下降電流的監控電流的系統。

新一代電磁線圈采用杜邦?Zenite?液晶完全封裝

聚合物樹脂（LCP）。 Zenite（LCP）是一種熱塑性聚酯樹脂，與其他熱塑性塑料相比具有多種YS。包括對各種各樣的優異的耐受性

有機溶劑和汽車流體*，抗沖擊性，以及在連續使用溫度下長期保留的性能。

* Zenite LCP的耐化學性可能不是

適合所有應用。 Zenite LCP不適用于腐蝕性溶液。請咨詢ASCO適當?shù)漠a(chǎn)品解決方案。

所使用的電源，布線和輸出設備需要具有等于或大于保持的連續電流額定值

下表中規定的電流值（適用于電壓范圍）。

泄漏電流被定義為當設備處于其關閉或去激活狀態時從輸出設備提供的電流。

通用/防水 - 適用于室外和室外使用，并提供NEMA 1至4X類別的防護等級。

危險場所/防水的I類，2區類型1至4X類型，并且已通過UL和CSA，適用于I類，分部2，A，B，C組，

和D和II類，2區，F(xiàn)組和G.操作溫度代碼T4A（120?C）。

高環境溫度為140?F（60?C）。此限制基于持續激勵，每個目錄頁面上顯示 大流體溫度。

反轉極性不會損壞線圈，但在施加正確的極性之前線圈將不起作用。

注意：100-240電壓范圍也適用于圍繞a125 / DC標稱電壓范圍設計的電池充電電路。

NextGeneration線圈中使用的技術包括電子電路

可能會限制與某些控制系統組件的兼容性。以下問題需要

在輸出卡或設備以操作下一代線圈時要考慮。一個

初始浪涌電流尖峰由NextGeneration線圈引出。這個浪涌尖峰是72毫秒

持續時間，這是到達plugnut的充足時間。電氣要求下降到持有價值。

提供手動操作器以在沒有電動致動時手動操作閥

提供。手動操作器有兩種基本類型，即瞬時和維護。為了確定哪種類型的手動操作員可用

有關您的閥門，請參見相關閥門目錄頁面上的Optional FeaturesChart。一旦它

確定主閥可以容納手動操作員，下面的圖表將告訴您手動操作員的類型。該圖還參考了相關的剖視圖。

大引腳7的電流為500 mA（NPN / PNP輸出）。引腳7受到短路和過載保護。

為避免靜電釋放的風險，請遵守標準中包含的處理注意事項和建議

EN 100015-1。設備通電時請勿連接或斷開設備。

警告！當閥門可能使用閥門上的編程接口時，可能會出現危險的操作條件

不再對模擬設定點作出反應。在閥門投入運行時以及在對閥門設置進行任何修改之前，提供防止設備不受控制的運動的保護。

我們在此聲明，本安裝手冊中描述的產品版本旨在與其他產品合并或組裝

機器，并且必須在符合理事會指令89/392 / EEC附件IIB的規定聲明其所在的機器之前不得投入使用。

處理，組裝和投入使用以及所有設置和調整必須由合格的人員完成。

本產品符合EMC Directive 89/336 / EEC及其修訂的基本要求。它是CE的。一個

可根據要求提供單獨的符合性聲明。

如果繼電器（感性負載）連接到壓力開關輸出，則必須使用續流二極管或壓敏電阻。不要焊接連接器上未使用的引腳。

如果壓力供應中斷，請關閉電源（+ 24V）或開關

設定點為零，以避免線圈過熱。

必須在主體上的PE端子（?M4）上進行個人防護接地（參見對面圖）。

使用屏蔽電纜進行EMC保護。將屏蔽層連接到地并連接到連接器主體。

壓力設定值零點可通過DaS軟件更改。在“設定值設置”部分切換到“自定義”。

零范圍是 大值。 -50 ... + 100％。

高于 大出口壓力（PMR）的出口壓力不受閥門控制，即 大出口壓力。出口壓力僅限于PMR。

為避免損壞傳感器，供應壓力必須始終小于 大入口壓力（MAP）（見表）。

 SentronicPLUS系列可精 確控制壓力，流量，力，速度和位移或角度位置。它補充了theSentronicD系列。

SentronicPLUS提供14種標準壓力范圍，從100 mbar到50 bar。四種標稱尺寸

提供涵蓋廣泛的流量范圍。具有不同身體和密封材料的版本可用于許多領域，

例如食品行業，醫療技術等.Cascaded控制允許使用DaS軟件（DataAcquisition軟件）設置復雜的控制回路。

數字控制在SentronicPLUS閥門的安裝和啟動過程中提供了許多YS，并擴展了適應各種應用的可能性。

所有壓力和排氣口的尺寸相同，這樣可以在壓力增加或減少時縮短響應時間。

閉環數字壓力控制：內部壓力傳感器測量出口壓力。出口壓力實時調整。

可以使用DaS軟件（來自DaS版本5.00）更改控制參數：DaS軟件（數據采集軟件）確保閥門使用的參數的可變性。

這種靈活性使閥門能夠適應各種應用，并且可以優化其響應時間，過沖和精度。

從完全關閉到完全打開或反之亦然的響應時間取決于閥門尺寸，操作

模式，流體，溫度，入口壓力和壓力下降。 Next的響應時間

發電定義為：小型直動閥 -  10至60毫秒大直動閥 -  25至90毫秒

小振膜類型 -  20至100毫秒大振膜類型 -  80至150毫秒

小活塞類型 -  80至150毫秒大活塞類型 -  105至200毫秒

對液體的操作對小直動閥的影響相對較小，但是響應

大型直動式和內部先導閥的次數可延長50％至100％。

本產品包含對靜電放電敏感的電子元件。由a產生的靜電放電

與電氣元件接觸的人或物體可能會損壞或毀壞產品。

可根據要求提供與歐盟指令89/392 / EEC附件II B相關的單獨的公司聲明。請?zhí)峁?/p>

訂購相關產品的代碼和序列號。

在任何情況下，ASCO NUMATICS均不對技術或編輯錯誤或遺漏承擔責任。也不承擔任何意外責任

或因提供或使用此處包含的信息而引起的或與之相關的后果性損害。

本手冊包含版權保護的信息。本文檔的任何部分均不得進行照片處理

或者在沒有ASCO NUMATICS的先前書面許可的情況下以任何形式或方式進行復制。

帶有集成數字控制回路的SentronicPLUS將氣動技術中的 新產品與智能電子技術相結合。

如果電源電壓于18 V或高于30 V，則線圈電流關閉，閥門完全耗盡。

如果線圈電流過一定值，則取決于機械，輸出過20秒

電流限制在 大值70％以防止閥門過熱。

閥門必須僅提供24V DC±10％和 大值。紋波為10％（無二極管橋供電）。過電壓壽命或過這些公差的紋波率會損壞電子設備。

大數字輸出電流為200 mA / 4.8W（PNP輸出）。輸出具有短路和過載保護。

如果繼電器（感性負載）連接到壓力開關輸出，則必須使用續流二極管或壓敏電阻。

必須使用屏蔽電纜來防止干擾和EMC。

閥體必須通過接地端子PE（dia.M4）接地

線圈只能提供24 V DC±10％和 大值。紋波率為10％（無供電通過

二極管橋）。過電壓或紋波率過10％會損壞電子元件。

設置了 佳參數后，您可以將它們保存在項目文件中供個人使用，或?qū)⑺鼈儼l(fā)送到我們的產品支持部門以供將來批量。

對于帶有M12連接器且沒有顯示器的版本的ATEX

如果設定值于0.5％，則關閉線圈電流并使閥門完全耗盡。

如果內部控制電子元件的溫度過100°C，則操作模式切換為AUTOSAFE。
