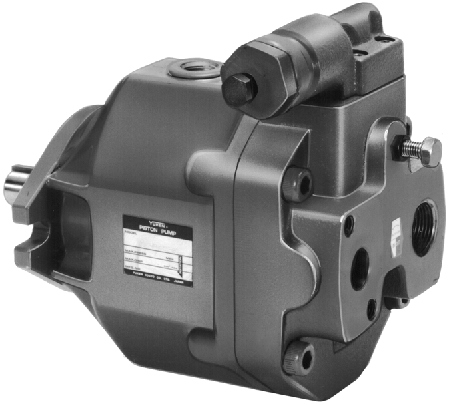

油研柱塞泵技術數據，DSG-03-3C4-A100-70

油研柱塞泵技術數據，DSG-03-3C4-A100-70

使用相當于ISO VG-32的清潔石油基礎油

盡可能采用靈活的聯軸器，并且

避免任何彎曲或推力的壓力。

大允許偏差小于0.1 mm

TIR和 大允許誤差小于

0.2。

泵吸入口允許的吸入壓力

必須注意保持操作油的控制過度污染，否則會導致故障并縮短裝置的使用壽命。請保持NAS級9內的污染程度。

吸入口必須配備至少100μm（150目）儲液器型過濾器，并且返回管路必須具有10μm以下的線路過濾器。

安裝泵時，應該是填充口

向上定位。

當使用鋼管作為吸入口或排出口時，

從管道到泵的過大負荷產生

噪音過大。

每當擔心過載時，請使用

橡膠軟管。

如果泵安裝在油位以上，則

在-16.7和+50 kPa之間。如果速度是

過1800轉/分鐘，調節壓力0至+50千帕。

對于吸入口的管道，請使用相同的管道

diametre作為要使用的管道法蘭的直徑。

確保泵吸入口的高度為

離水庫油位一米遠。

或46.建議的粘度范圍為20至

400平方毫米

/ s和溫度范圍為0到60°C，

兩者都必須滿足使用

以上液壓油。

應設置吸入管道和吸入管路過濾器

于泵的位置，以防止空氣進入

吸氣管。

流量范圍寬，從16.3 cm3不等

/ rev至180.7 cm3

/轉。

支持廣泛的應用作為中高負載容量泵。

作為標準特征采用的直通驅動系統允許連接具有與驅動泵相同容量的泵

在從動側，增加 大流量范圍。 任何符合標準的泵都可以使用

驅動側; 機器更換很容易。

有四種控制模式可支持各種功能：

壓力補償器型，先導壓力控制型壓力補償器，帶外部先導的恒功率控制型

負載傳感類型。

當輸送線突然堵塞時，浪涌壓力

發生這種情況所以應在電路中設置一個安全閥

消除設備和管道的任何損壞。

泵直接返回油箱或執行器移動

在一個自由負載。

順時針旋轉調節螺絲，增加

壓力。 對于每個完整轉彎調整的音量

調節螺釘，見下表

調整后，務必?cái)Q緊鎖緊螺母。

可能需要從泵殼中排出空氣

出口線去除振動的原因。

首次啟動前，請將泵殼注滿干凈

通過填充口油。

首次啟動時為避免空氣堵塞，請進行調整

控制閥使排出的油從中排出

順時針旋轉流量調節螺絲，減少

交貨。 對于每個完整轉彎調整的音量

調節螺釘，見下表。

調整后，務必?cái)Q緊鎖緊螺母。

為了保持A3H泵的高性能，改進的A3HG系列現在提供31.5 MPa的標稱壓力。

油研柱塞泵技術數據，DSG-03-3C4-A100-70
